Магнитный насос с фторсодержащим покрытием отличается высокой коррозионной стойкостью, обусловленной фторсодержащим покрытием. Магнитный привод обеспечивает герметичность, предотвращая любые утечки, что делает его пригодным для широкого спектра применений в области перекачки жидкостей.
предмет номер :
TCFЗаказ (Минимальный заказ) :
1Оплата :
L/C T/T Alipay Paypal westernunionПроисхождение продукта :
ChinaЦвет :
CustomizedПорт доставки :
shanghai shenzhen guangzhouВремя выполнения :
please contact 504893184@qq.com or CP +8613696510409Упаковка :
CustomizedМатериал :
HT200 lined F46Рабочая температура :
-20 to 120°C; -20 to 80°CРабочее давление :

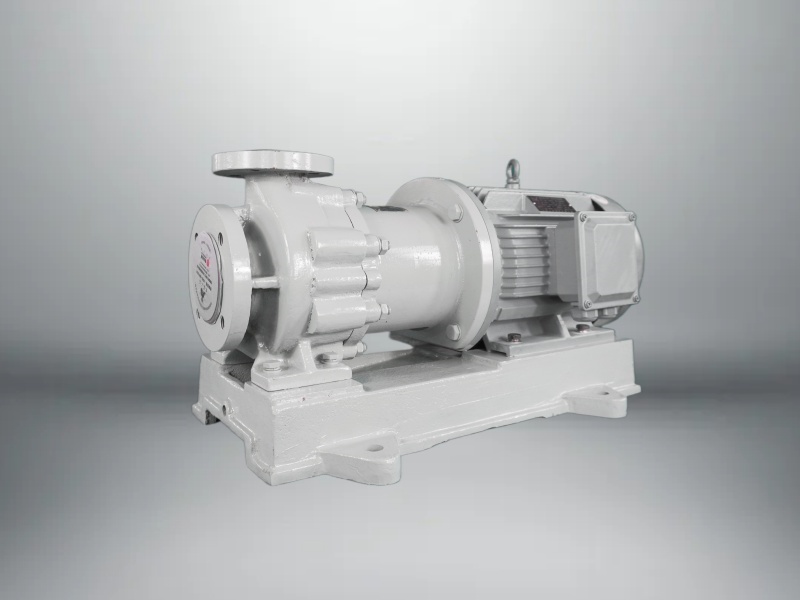

1.6 MPaНасос с магнитным приводом, покрытый фтором, без утечек
Насос с магнитным приводом TCF с фторсодержащим покрытием, не допускающий утечек, – это новый тип насоса, использующий принцип современной магнитомеханики и использующий магнитную передачу постоянного магнита для бесконтактной передачи крутящего момента. Все переточные части изготовлены из фторопласта, способного транспортировать агрессивные среды, такие как кислоты, щелочи и окислители любой концентрации (силы).
Преимущества продукта
1. Корпус насоса изготовлен из чугуна, углеродистой стали 304 и 316L с футеровкой из фторопласта, а внутренний ротор, крышка насоса, рабочее колесо, изоляционная втулка и другие переливные детали изготовлены из металлических вставок, обернутых фторопластом;
2. Магнит представляет собой новый тип постоянного магнита с хорошими магнитными свойствами, высокой термостойкостью и отсутствием размагничивания;
3. Втулка вала и подшипник скольжения изготовлены из износостойкого карбида кремния, графита, тетрафторида и других материалов и оснащены смазочными канавками, что обеспечивает длительный срок службы насоса. Уплотнение выполнено в виде закрытого статического уплотнения, что полностью исключает утечку рабочей среды, устраняет необходимость в отдельной системе смазки и охлаждения, а также снижает энергопотребление.
Применение продукта
Герметичный фторированный насос с магнитным приводом широко используется для транспортировки коррозионных жидкостей в производственных процессах нефтяной, химической промышленности, при производстве кислот, щелочей, плавки, в производстве редкоземельных металлов, пестицидов, красителей, лекарств, бумаги, гальванопокрытиях, электролизе и травлении, особенно для транспортировки легковоспламеняющихся, взрывоопасных, летучих, токсичных, сильных кислотно-щелочных, органических веществ и драгоценных жидкостей.
Список материалов
| Часть | Материал | Часть | Материал | Часть | Материал |
| ①Корпус насоса | HT200 с подкладкой F46 | ⑤Втулка оси | Пропитанный графит/SIC | ⑨Задняя гайка | Тетрафтор |
| ②гайка крыльчатки | HT200 с подкладкой F46 | ⑥Крышка насоса | HT200 с подкладкой F46 | ⑩Внешний магнитный | Постоянный магнит/HT200 с покрытием F46 |
| ③рабочее колесо | Ф50 | ⑦Распорная втулка | ПЭЭК/F46 | ⑪ Соединительная рама | ХТ200 |
| ④вал | SIC | ⑧Внутренний магнитный | Постоянный магнит/HT200 с покрытием F46 | ⑫ Электродвигатель | Индивидуальный |

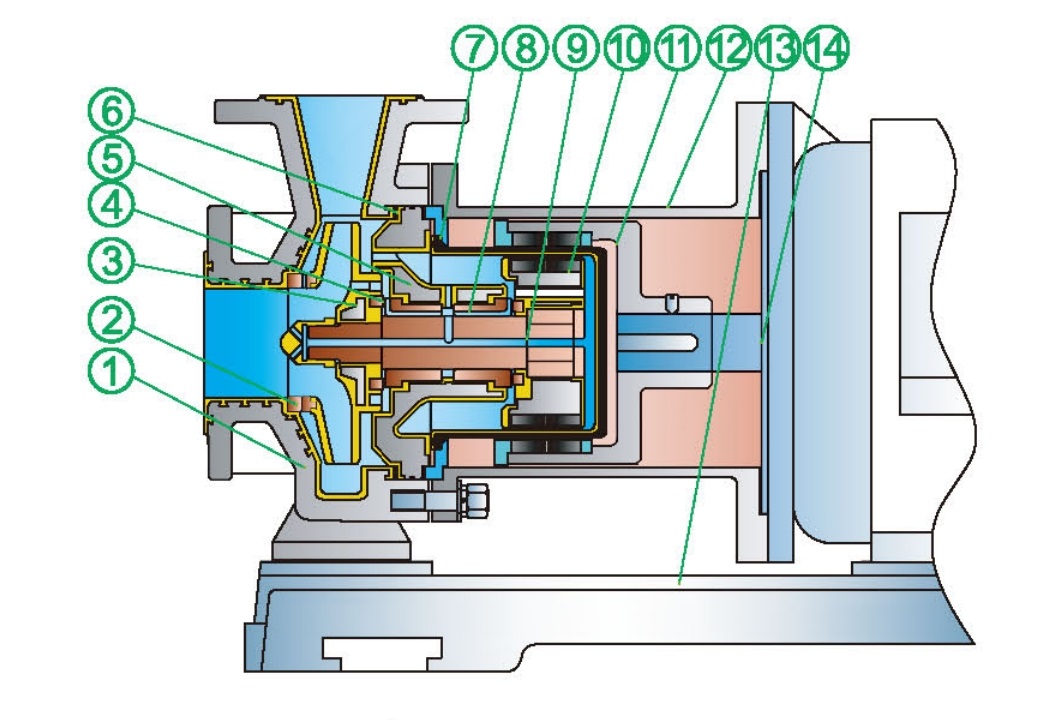

Структурная схема
Данные о производительности
| Тип | Номинальная мощность | Номинальный расход | Номинальный напор | Напряжение | Материал корпуса насоса | Всасывание |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 В | HT200 с подкладкой F46 | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 В | HT200 с подкладкой F46 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 В | HT200 с подкладкой F46 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 В | HT200 с подкладкой F46 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 В | HT200 с подкладкой F46 | 40*25 | |
| 50-32-125 | 2.2 | 12.5 | 20 | 380 В | HT200 с подкладкой F46 | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 В | HT200 с подкладкой F46 | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 В | HT200 с подкладкой F46 | 50*32 |
| 50-32-250 | 15 | 12.5 | 80 | 380 В | HT200 с подкладкой F46 | 50*32 |
| 50-32-315 | 12.5 | 125 | 380 В | HT200 с подкладкой F46 | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 В | HT200 с подкладкой F46 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 В | HT200 с подкладкой F46 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380 В | HT200 с подкладкой F46 | 65*40 |
| 65-40-250 | 18.5 | 25 | 80 | 380 В | HT200 с подкладкой F46 | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 В | HT200 с подкладкой F46 | 65*40 |
| 80-65-125 | 7.5 | 50 | 20 | 380 В | HT200 с подкладкой F46 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380 В | HT200 с подкладкой F46 | 80*65 |
| 80-50-200 | 18.5 | 50 | 50 | 380 В | HT200 с подкладкой F46 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380 В | HT200 с подкладкой F46 | 80*50 |
| 80-50-315 | 55 | 50 | 125 | 380 В | HT200 с подкладкой F46 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380 В | HT200 с подкладкой F46 | 100*80 |
| 100-80-160 | 18.5 | 100 | 32 | 380 В | HT200 с подкладкой F46 | 100*80 |
| 100-65-200 | 30 | 100 | 50 | 380 В | HT200 с подкладкой F46 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 В | HT200 с подкладкой F46 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 В | HT200 с подкладкой F46 | 100*65 |
| 125-80-160 | 30 | 160 | 32 | 380 В | HT200 с подкладкой F46 | 125*80 |
| 125-100-200 | 55 | 100 | 50 | 380 В | HT200 с подкладкой F46 | 125*100 |
| 125-100-250 | 75 | 100 | 80 | 380 В | HT200 с подкладкой F46 | 125*100 |
| 125-100-315 | 22 | 100 | 125 | 380 В | HT200 с подкладкой F46 | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 В | HT200 с подкладкой F46 | 150*125 |
| 150-125-250 | 22 | 200 | 20 | 380 В | HT200 с подкладкой F46 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 В | HT200 с подкладкой F46 | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 В | HT200 с подкладкой F46 | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 В | HT200 с подкладкой F46 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 В | HT200 с подкладкой F46 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 В | HT200 с подкладкой F46 | 200*150 |

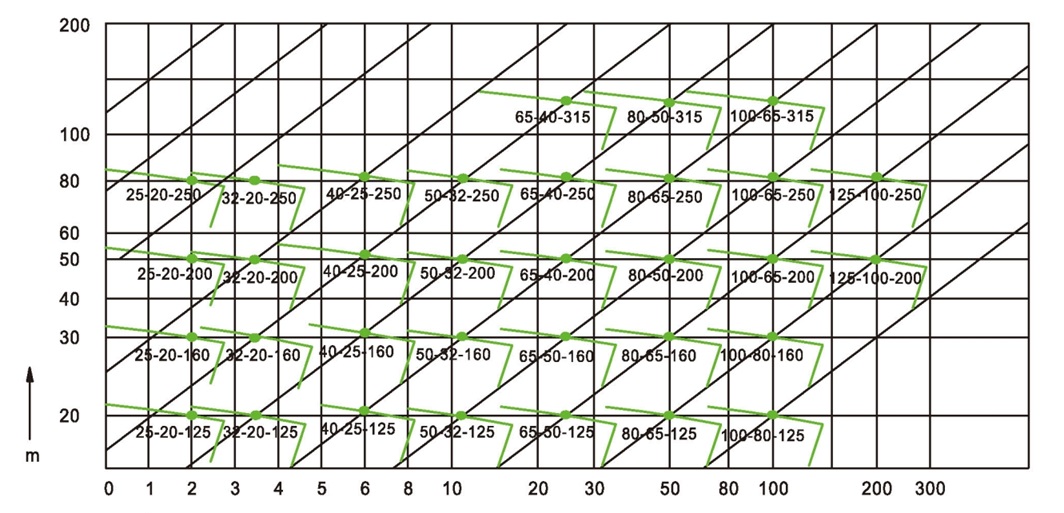

Диапазон производительности
Расчетное давление: 1,6 МПа, Расход: 0,5~240 м³/ч, Напор: 20~125 м, Мощность: 1,1~55 кВт.
Применимая температура:
①Фторопластовый материал кислотно-щелочная среда любой концентрации -20~120°С;
②Конструкционный пластик, разбавленная кислотная и щелочная среда -20~80°C.
