Антикоррозионный центробежный насос для химических процессов — это тип насоса, используемого в химической промышленности для перекачки, нагнетания, подачи и смазки различных химических веществ. Он работает по принципу центробежной силы: вращение рабочего колеса выталкивает жидкость наружу, создавая перепад давления, который позволяет жидкости течь от входа к выходу.
предмет номер :
THJЦвет :
CustomizedУпаковка :
CustomizedМатериал :
Steel/SICРабочая температура :
-20 to 200℃/The temperature of the transportable medium is 300 ℃Рабочее давление :
1.6 MPaАнтикоррозийный химический центробежный насос

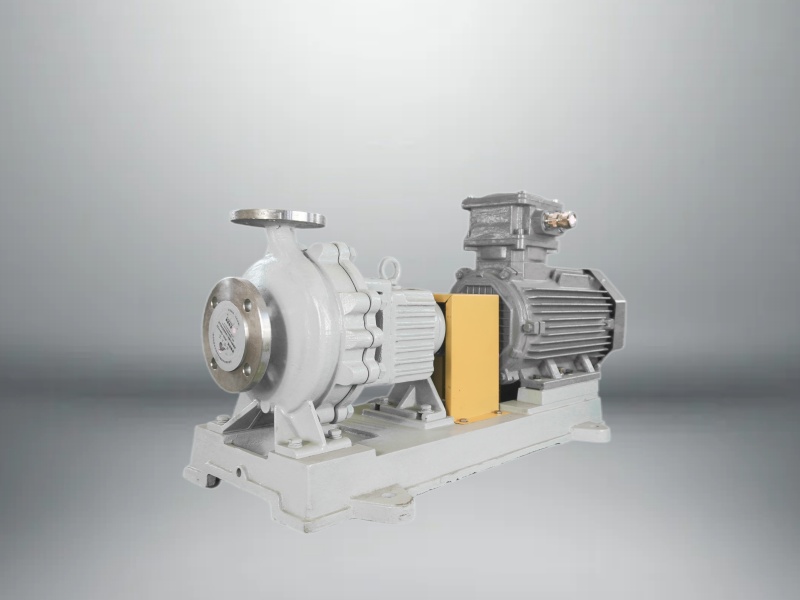

Химический центробежный насос THJ (щелочной) – это одноступенчатый консольный центробежный насос с одним всасыванием, усовершенствованный и модернизированный на основе насоса IH. Это новый стандартный химический насос, заменяющий насосы IH и TI. Насос имеет одноступенчатую консольную конструкцию с одним всасыванием. В его конструкции применена усовершенствованная гидравлическая модель, он отличается высоким КПД и является энергосберегающим продуктом, который на 5% выше, чем у насоса IH.
Преимущества продукта
1. Детали проточной части насоса, такие как корпус, крышка насоса и рабочее колесо, изготовлены из высококачественной нержавеющей стали методом точного литья по новой технологии, без примесей, пор и трахомы. Доступны высококачественные износостойкие сплавы, такие как дуплексная нержавеющая сталь 2205.
2. Уплотнение вала представляет собой разработанное нами статическое коррозионно-стойкое и износостойкое механическое уплотнение серии 179, которое может быть выбрано для машин с одним или двумя торцами, контейнерного типа, динамического уплотнения сальника, а в качестве материалов уплотнительной поверхности для шлифования могут использоваться цементированный карбид, карбид кремния и другие материалы;
3. Коррозионностойкая и износостойкая конструкция, которая может транспортировать жидкость с частицами шлама, кристаллов, взвешенных твердых частиц размером менее 3 мм и содержанием твердых веществ менее 10%.
Применение продукта
Антикоррозионный химический центробежный насос широко используется в нефтяной, химической промышленности, производстве щелочей, плавке, производстве редкоземельных металлов, пестицидов, красителей, медицине, бумажном производстве, гальванике, электролизе, радиотехнике и других производственных процессах для транспортировки агрессивных жидкостей.
Список материалов
| Часть | Материал | Часть | Материал | Часть | Материал |
| ①Корпус насоса | 304/316/316L | ⑧Вал насоса | 2Cr13/3Cr13 | ⑮ Муфта насоса | 45# |
| ②Импеллер | 304/316/316L | ⑨Скоба | ХТ200 | ⑯ Диафрагма | 304 |
| ③Статическое кольцо | SIC/твердый сплав | ⑩Передняя крышка подшипника | ХТ200 | ⑰ Электрическое сцепление | 45# |
| ④Крышка насоса | 304/316/316L | ⑪ Передний подшипник | Гкр15 | ⑱ Щит | Горячекатаный лист/Алюминий |
| ⑤Прокладка | ПТФЭ | ⑫ подшипниковая коробка | ХТ200 | ⑲ Мотор | По просьбе клиентов |
| ⑥Вращающееся кольцо | SIC/твердый сплав | ⑬ Задний подшипник | Гкр15 | ⑳ Тарелка | ХТ200 |
| ⑦Железа | 304/316/316L | ⑭ Задний сальник подшипника | ХТ200 |

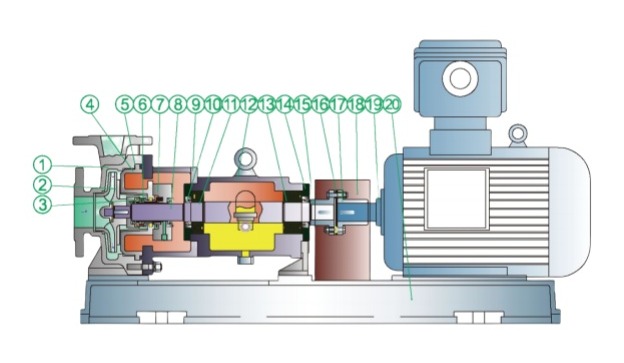

Структурная схема
Данные о производительности
| Тип | Номинальная мощность | Номинальный расход | Номинальный напор | Напряжение | Материал корпуса насоса | Всасывание |
| 25-20-125 | 1.1 | 2.5 | 20 | 380 В | 304/316L | 25-20 |
| 25-20-160 | 2.2 | 2.5 | 32 | 380 В | 304/316L | 25-20 |
| 25-20-200 | 4 | 2.5 | 50 | 380 В | 304/316L | 25-20 |
| 25-20-250 | 1.5 | 2.5 | 80 | 380 В | 304/316L | 32-20 |
| 32-20-125 | 1.5 | 3.2 | 20 | 380 В | 304/316L | 32-20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380 В | 304/316L | 32-20 |
| 32-20-200 | 4 | 3.2 | 50 | 380 В | 304/316L | 32-20 |
| 32-20-250 | 7.5 | 3.2 | 80 | 380 В | 304/316L | 32-20 |
| 40-25-125 | 1.5 | 6.3 | 20 | 380 В | 304/316L | 40-25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 В | 304/316L | 40-25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 В | 304/316L | 40-25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 В | 304/316L | 40-25 |
| 50-32-125 | 2.2 | 12.5 | 20 | 380 В | 304/316L | 50-32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 В | 304/316L | 50-32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 В | 304/316L | 50-32 |
| 50-32-250 | 11 | 12.5 | 80 | 380 В | 304/316L | 50-32 |
| 65-50-125 | 3 | 25 | 20 | 380 В | 304/316L | 65-50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 В | 304/316L | 65-50 |
| 65-40-200 | 11 | 25 | 50 | 380 В | 304/316L | 65-40 |
| 65-40-250 | 18.5 | 25 | 80 | 380 В | 304/316L | 65-40 |
| 65-40-315 | 30 | 25 | 125 | 380 В | 304/316L | 65-40 |
| 80-65-125 | 5.5 | 50 | 20 | 380 В | 304/316L | 80-65 |
| 80-65-160 | 11 | 50 | 32 | 380 В | 304/316L | 80-65 |
| 80-50-200 | 15 | 50 | 50 | 380 В | 304/316L | 80-50 |
| 80-50-250 | 30 | 50 | 80 | 380 В | 304/316L | 80-50 |
| 80-50-315 | 45 | 50 | 125 | 380 В | 304/316L | 80-50 |
| 100-80-125 | 11 | 100 | 20 | 380 В | 304/316L | 100-80 |
| 100-80-160 | 18.5 | 100 | 32 | 380 В | 304/316L | 100-80 |
| 100-65-200 | 30 | 100 | 50 | 380 В | 304/316L | 100-65 |
| 100-65-250 | 45 | 100 | 80 | 380 В | 304/316L | 100-65 |
| 100-65-315 | 75 | 100 | 125 | 380 В | 304/316L | 100-65 |
| 125-80-160 | 30 | 160 | 32 | 380 В | 304/316L | 125-80 |
| 125-100-200 | 55 | 200 | 50 | 380 В | 304/316L | 125-100 |
| 125-100-250 | 75 | 200 | 80 | 380 В | 304/316L | 125-100 |
| 125-100-315 | 22 | 200 | 125 | 380 В | 304/316L | 125-100 |
| 125-100-400 | 30 | 200 | 50 | 380 В | 304/316L | 125-100 |
| 150-125-250 | 18.5 | 200 | 20 | 380 В | 304/316L | 150-125 |
| 150-125-315 | 30 | 200 | 32 | 380 В | 304/316L | 150-125 |
| 150-125-400 | 45 | 200 | 50 | 380 В | 304/316L | 150-125 |
| 200-150-250 | 37 | 400 | 20 | 380 В | 304/316L | 200-150 |
| 200-150-315 | 45 | 400 | 32 | 380 В | 304/316L | 200-150 |
| 200-150-400 | 75 | 400 | 50 | 380 В | 304/316L | 200-150 |
| 250-200-250 | 55 | 800 | 50 | 380 В | 304/316L | 250-200 |
| 250-200-315 | 110 | 800 | 80 | 380 В | 304/316L | 250-200 |
| 250-200-400 | 160 | 800 | 50 | 380 В | 304/316L | 250-200 |
| 300-250-315 | 160 | 1400 | 32 | 380 В | 304/316L | 300-250 |
| 300-250-400 | 200 | 1400 | 50 | 380 В | 304/316L | 300-250 |

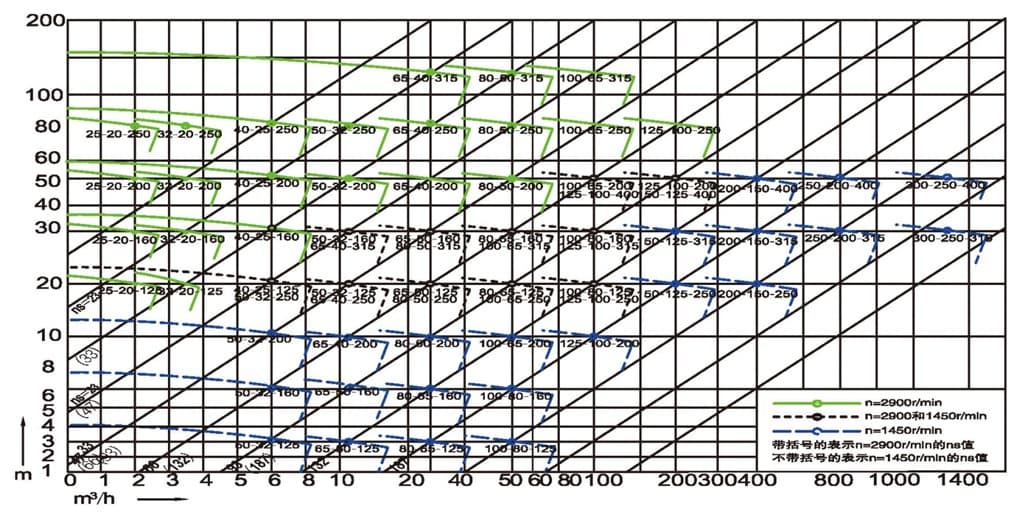

Диапазон производительности
Расчетное давление: 1,6 МПа, Расход: 0,75 ~ 1550 м³/ч, Подъем: 3 ~ 125 м, Мощность: 1,1 ~ 400 кВт
Применимая температура: -20~200℃; Охлаждающее устройство с двойным торцевым уплотнением, температура транспортируемой среды 300℃.
