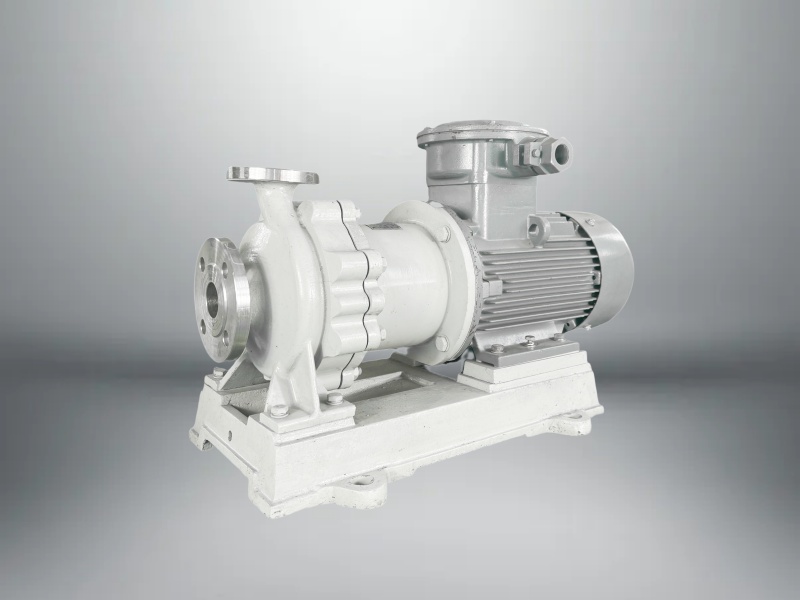

Магнитный насос TC с герметичным корпусом относится к новому поколению центробежных насосов. Он состоит из насоса, магнитного привода и двигателя. Крутящий момент передается посредством магнитной силы, что предотвращает утечки. Этот тип насоса устойчив к коррозии и применяется в различных отраслях промышленности, например, в химической и фармацевтической.
предмет номер :
TCЗаказ (Минимальный заказ) :
1Оплата :
L/C T/T Alipay Paypal westernunionПроисхождение продукта :
ChinaЦвет :
CustomziedПорт доставки :
shanghai shenzhen guangzhouВремя выполнения :
please contact 504893184@qq.com or CP +8613696510409Упаковка :
CustomziedМатериал :
SteelРабочая температура :
-60 to 300 ℃Рабочее давление :
1.6 to 6.3 MPaХимический насос с магнитным приводом, устойчивый к коррозии и не протекающий
Химический насос с магнитным приводом, устойчивый к коррозии и не имеющий утечек, представляет собой новый тип насоса, работающего по принципу современной магнитомеханики, в соответствии с техническими условиями GB/T25140-2010 для безвальных роторных насосов (класс II), которые эквивалентны техническим условиям ISO 15783-2002 для безвальных роторных насосов (класс II), и со ссылкой на API 685-2000 для бессальниковых центробежных насосов для нефтяной, тяжелой химической и газовой промышленности, и использует магнитный привод постоянного магнита для реализации бесконтактной передачи крутящего момента, поскольку среда заключена в статическую изолирующую втулку, достигается цель перекачки среды без утечек, а проблема утечки через уплотнение вала насоса с механическим приводом полностью решена.
Преимущества продукта
1. В качестве магнита используется ферритовый магнит из самария-кобальта с неодимово-железным сердечником, обладающий хорошими магнитными свойствами, высокой термостойкостью и отсутствием размагничивания;
2. Втулка вала и подшипник скольжения изготовлены из высокоизносостойкого карбида кремния, графита, тетрафторида и других материалов и снабжены смазочными канавками для эффективного обеспечения срока службы насоса.
Применение продукта
Химический насос с магнитным приводом, устойчивый к коррозии и не имеющий утечек, широко используется для транспортировки агрессивных жидкостей в производственных процессах нефтяной, химической промышленности, при производстве щелочей, в плавке, при производстве редкоземельных металлов, пестицидов, красителей, в медицине, при изготовлении бумаги, в гальваностегии, электролизе и т. д.
Список материалов
| Часть | Материал | Часть | Материал | Часть | Материал |
| ①корпус насоса | 304/316/316L | ⑥упорный воротник | твердый сплав | ⑪задняя гайка | 304/316/316L |
| ②гайка крыльчатки | 304/316/316L | ⑦крышка насоса | 304/316/316L | ⑫наружный магнит | постоянный магнит /HT200 |
| ③рабочее колесо | 304/316/316L | ⑧прокладка | ПТФЭ | ⑬соединение | ХТ200 |
| ④главный вал | 304/316/316L | ⑨расстояние рукава | 304/316/316L | ⑭мотор | По просьбе клиентов |
| ⑤втулка вала | ГРАФИТ/SIC | ⑩внутренний магнит | постоянный магнит /304/316/316L | ⑮опорная пластина | ХТ200 |

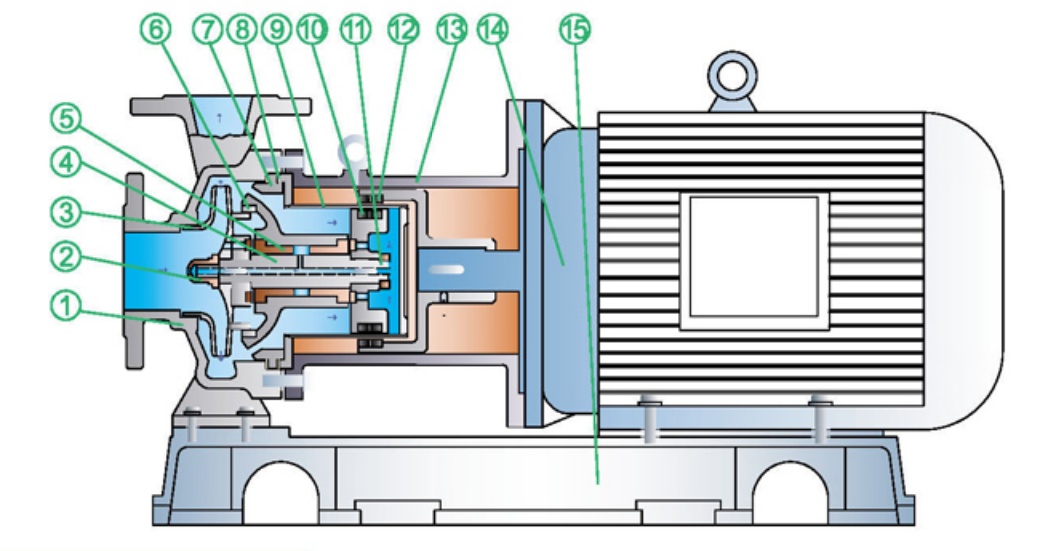

Структурная схема
Данные о производительности
| Тип | Номинальная мощность | Номинальный расход | Номинальный руководитель | Напряжение | Материал корпуса насоса | Всасывание |
| 25-20-125 | 2.2 | 2.5 | 20 | 380 В | 304/316/316L | 25*20 |
| 25-20-160 | 3 | 2.5 | 32 | 380 В | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2.5 | 50 | 380 В | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2.5 | 80 | 380 В | 304/316/316L | 25*20 |
| 32-20-125 | 2.2 | 3.2 | 20 | 380 В | 304/316/316L | 32*20 |
| 32-20-160 | 3 | 3.2 | 32 | 380 В | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380 В | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380 В | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 В | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 В | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 В | 304/316/316L | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 В | 304/316/316L | 40*25 |
| 50-32-125 | 3 | 12.5 | 20 | 380 В | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 В | 304/316/316L | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 В | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12.5 | 80 | 380 В | 304/316/316L | 50*32 |
| 65-50-125 | 4 | 25 | 20 | 380 В | 304/316/316L | 65*50 |
| 65-50-160 | 7.5 | 25 | 32 | 380 В | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380 В | 304/316/316L | 65*40 |
| 65-40-250 | 18.5 | 25 | 80 | 380 В | 304/316/316L | 65*40 |
| 80-65-125 | 7.5 | 50 | 20 | 380 В | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380 В | 304/316/316L | 80*65 |
| 80-50-200 | 18.5 | 50 | 50 | 380 В | 304/316/316L | 80*50 |
| 100-80-125 | 15 | 100 | 20 | 380 В | 304/316/316L | 100*80 |
| 100-80-160 | 18.5 | 100 | 32 | 380 В | 304/316/316L | 100*80 |
Диапазон производительности
Расчетное давление: 1,6 ~ 6,3 МПа, Расход: 0,75 ~ 460 м³/ч, Подъем: 5 ~ 125 м, Мощность: 0,55 ~ 110 кВт
Применимая температура: -60 ~ 300 ℃, используются новые материалы, а термостойкость может достигать 450 ℃.
