Магнитный насос TCH из нержавеющей стали с герметичным корпусом отличается полной герметичностью, что эффективно исключает вероятность протечек. Изготовленный из нержавеющей стали, он обладает превосходной коррозионной стойкостью. Высококачественные магниты, используемые в насосе, обеспечивают надёжный магнитный привод, что делает его подходящим для применения в самых разных отраслях промышленности.
предмет номер :
TCHЗаказ (Минимальный заказ) :
1Оплата :
Alipay westernunion payapl L/C T/TПроисхождение продукта :
ChinaЦвет :
CustomizedПорт доставки :
shanghai shenzhen guangzhouВремя выполнения :
please contact 504893184@qq.com or CP +8613696510409Упаковка :
CustomizedМатериал :
SteelРабочая температура :
-60 to 300 ℃，New material withstands temperatures up to 450°CРабочее давление :
1.6 to 6.3 MPaНасос с магнитным приводом из нержавеющей стали, не допускающий утечек
Насос TCH с магнитным приводом из нержавеющей стали, обеспечивающий герметичность, модернизирован и усовершенствован на основе насоса TC. Компания самостоятельно разработала и спроектировала третье поколение нового промышленного насоса с полной герметичностью, отсутствием утечек и загрязнений. В нём используется принцип магнитомеханики, а рабочая среда заключена в статический изолирующий рукав для бесконтактной передачи крутящего момента. Устройство уплотнения вала (сальниковое уплотнение или торцевое уплотнение), используемое в традиционных центробежных насосах, отменено, а статическое уплотнение заменяет динамическое уплотнение, обеспечивая полную герметичность нового магнитного насоса, обеспечивающего герметичность.
Преимущества продукта
1. В качестве магнита используется ферритовый магнит, Nd-Fe-B и самарий-кобальт, который обладает хорошими магнетизмами, высокой термостойкостью и не размагничивается;
2. Втулка вала и подшипник скольжения изготовлены из высокоизносостойкого карбида кремния, графита, тетрафторида и других материалов, а также снабжены смазочными канавками для эффективного обеспечения срока службы насоса;
3. Отсутствие утечек. Все точки уплотнения герметизированы неподвижным уплотнением и приводятся в действие магнитной муфтой. Азотное уплотнение не требуется, что обеспечивает безопасность, экономичность и эффективность.
Применение продукта
Магнитный насос из нержавеющей стали с герметичным приводом широко используется при транспортировке агрессивных жидкостей в производственных процессах нефтяной, химической промышленности, производстве щелочей, плавке, производстве редкоземельных металлов, пестицидов, красителей, лекарств, производстве бумаги, гальванике, электролизе и т. д., особенно для транспортировки легковоспламеняющихся, взрывоопасных, летучих, токсичных, высокотемпературных, сильных щелочных и органических растворителей.
Список материалов
| Часть | Материал | Часть | Материал | Часть | Материал |
| ① Корпус насоса | 304/316/316L | ⑥ Уплотнительное кольцо | Тетрафтор | ⑪ Вал насоса | 304/316/316L/321 |
| ② Рабочее колесо | 304/316/316L | ⑦ Уплотнительная втулка | 316L/TA2/HC276 | ⑫ Кронштейн | Постоянный магнит/HT200 |
| ③ Рабочее колесо орех |
304/316/316L | ⑧ Узел подшипника скольжения | Углеродное волокно/SSIC/твердый сплав | ⑬ Внешний магнитный узел | HT250/постоянный магнит |
| ④ Крышка насоса | 304/316/316L | ⑨ Узел упорного диска | Углеродное волокно/SSIC/твердый сплав | ⑭ Электрические машины | По запросу клиента |
| ⑤ Узел упорного диска | Углеродное волокно/SSIC/твердый сплав | ⑩ Внутренний магнитный узел | Постоянный магнит/304/316/316L/321 | ⑮ Тарелка | HT200/A3/Швеллерная сталь |

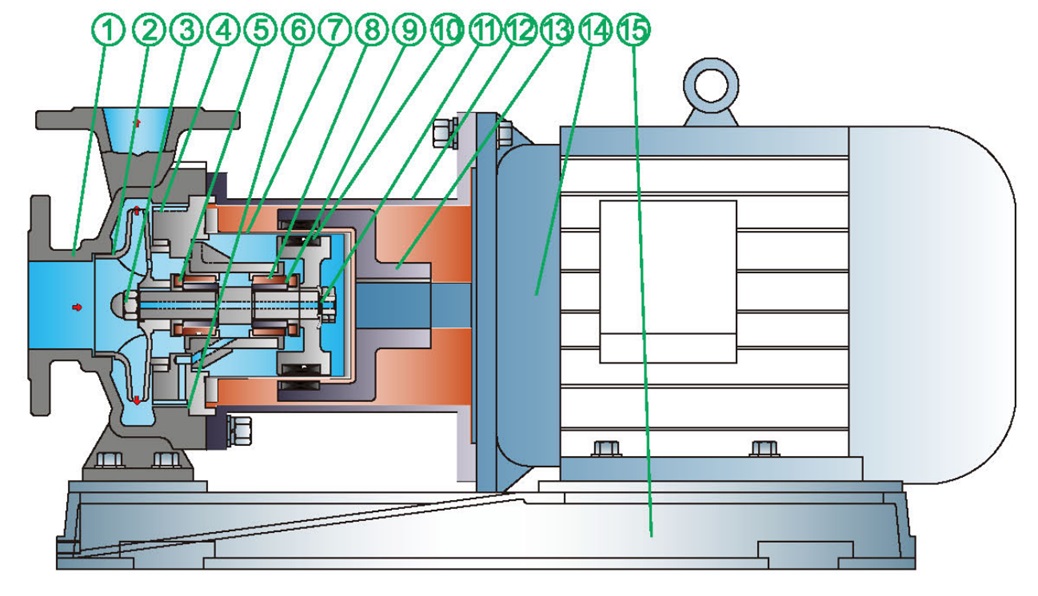

Структурная схема
Данные о производительности
| Тип | Номинальная мощность | Номинальный расход | Номинальный напор | Напряжение | Материал корпуса насоса | Всасывание |
| 25-20-125 | 1.5 | 2.5 | 20 | 380 В | 304/316/316L | 25*20 |
| 25-20-160 | 2.2 | 2.5 | 32 | 380 В | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2.5 | 50 | 380 В | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2.5 | 80 | 380 В | 304/316/316L | |
| 32-20-125 | 1.5 | 3.2 | 20 | 380 В | 304/316/316L | 32*20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380 В | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380 В | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380 В | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 В | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 В | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 В | 304/316/316L | 40*25 |
| 40-25-250 | 15 | 6.3 | 80 | 380 В | 304/316/316L | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 В | 304/316/316L | 40*25 | |
| 50-32-125 | 3 | 12.5 | 20 | 380 В | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 В | 304/316/316L | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 В | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12.5 | 80 | 380 В | 304/316/316L | 50*32 |
| 50-32-315 | 12.5 | 125 | 380 В | 304/316/316L | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 В | 304/316/316L | 65*50 |
| 65-50-160 | 7.5 | 25 | 32 | 380 В | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380 В | 304/316/316L | 65*40 |
| 65-40-250 | 22 | 25 | 80 | 380 В | 304/316/316L | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 В | 304/316/316L | 65*40 |
| 65-40-400 | 25 | 380 В | 304/316/316L | 65*40 | ||
| 80-65-125 | 7.5 | 50 | 20 | 380 В | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380 В | 304/316/316L | 80*65 |
| 80-50-200 | 18.5 | 50 | 50 | 380 В | 304/316/316L | 80*50 |
| 80-50-250 | 37 | 50 | 80 | 380 В | 304/316/316L | 80*50 |
| 80-50-315 | 55 | 50 | 125 | 380 В | 304/316/316L | 80*50 |
| 80-50-400 | 50 | 380 В | 304/316/316L | 80*50 | ||
| 100-80-125 | 15 | 100 | 20 | 380 В | 304/316/316L | 100*80 |
| 100-80-160 | 22 | 100 | 32 | 380 В | 304/316/316L | 100*80 |
| 100-65-200 | 37 | 100 | 50 | 380 В | 304/316/316L | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 В | 304/316/316L | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 В | 304/316/316L | 100*65 |
| 100-65-400 | 100 | 380 В | 304/316/316L | 100*65 | ||
| 125-80-160 | 380 В | 304/316/316L | 125*80 | |||
| 125-100-200 | 55 | 200 | 50 | 380 В | 304/316/316L | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380 В | 304/316/316L | 125*100 |
| 125-100-315 | 22 | 100 | 32 | 380 В | 304/316/316L | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 В | 304/316/316L | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380 В | 304/316/316L | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 В | 304/316/316L | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 В | 304/316/316L | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 В | 304/316/316L | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 В | 304/316/316L | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 В | 304/316/316L | 200*150 |

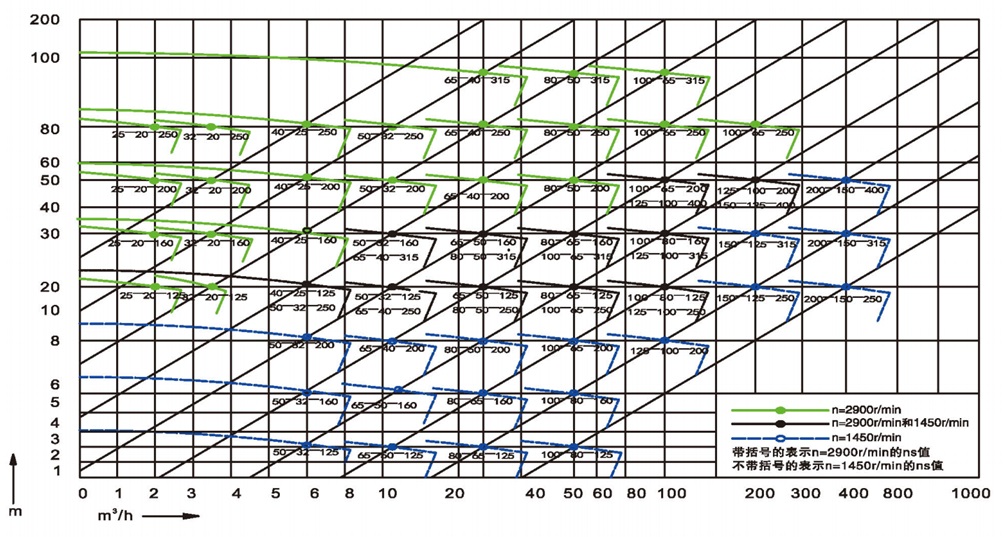

Диапазон производительности
Расчетное давление: 1,6~6,3 МПа, Расход: 0,75~460 м³/ч, Подъем: 5~125 м, Мощность: 0,55~110 кВт.
Применимая температура: -60~300℃, используются новые материалы, а термостойкость может достигать 450℃.
