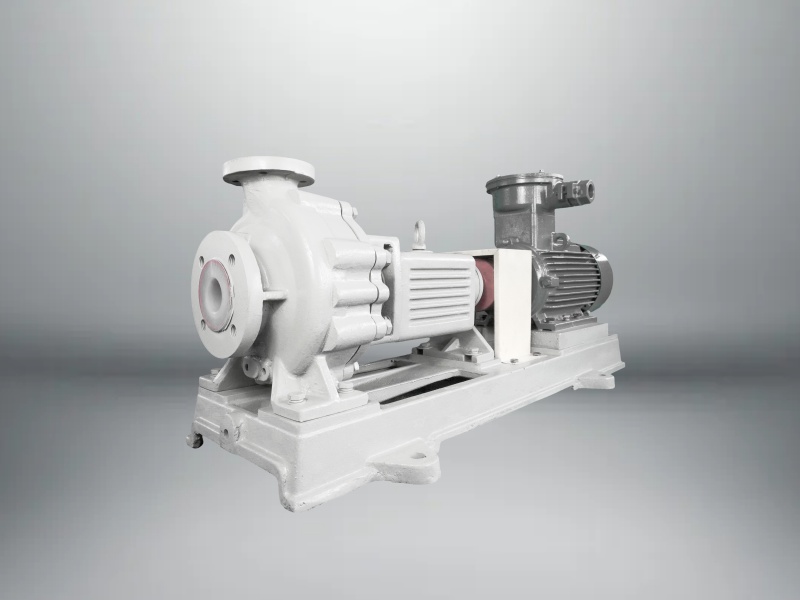

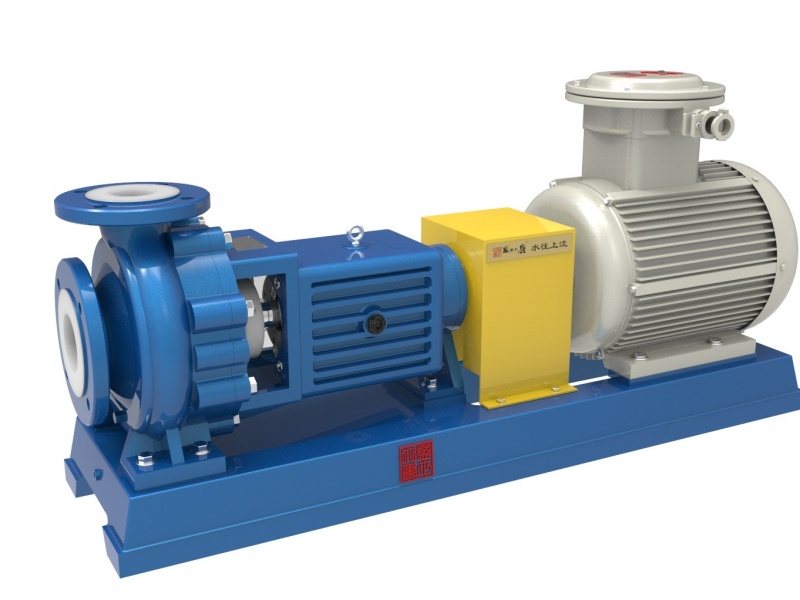

Химический центробежный насос THF с фторопластовой футеровкой из фторопласта имеет фторированную футеровку, обеспечивающую отличную коррозионную стойкость. Высококачественные материалы обеспечивают долговечность. Эффективное центробежное действие обеспечивает стабильную транспортировку жидкости, подходит для различных химических процессов.
предмет номер :
THFЗаказ (Минимальный заказ) :
1Цвет :
CustomziedУпаковка :
CustomziedМатериал :
Fluoroplastic alloy/SteelРабочая температура :
-20 to 120 ℃Рабочее давление :
1.6 MPaХимический центробежный насос с фторопластовой футеровкой
Усовершенствованный химический центробежный насос третьего поколения с фторопластовой футеровкой из ТГФ разработан и изготовлен в соответствии с международными стандартами и комбинирован с технологической конструкцией неметаллического насоса. Он подходит для длительной транспортировки различных коррозионных сред, таких как сильные кислоты, щелочи, соли и сильные окислители любой концентрации. Корпус насоса футерован металлом, а все переливные детали изготовлены из пластикового сплава.
Преимущества продукта
1. Центробежный насос с фтористым покрытием (THF) разработан и изготовлен в соответствии с международными стандартами и с использованием неметаллических технологий. Он обладает такими преимуществами, как коррозионная стойкость, высокая термостойкость, отсутствие старения, высокая механическая прочность, высокая эффективность и энергосбережение.
2. Уплотнение вала выполнено с использованием усовершенствованного внешнего сильфонного торцевого уплотнения, которое можно отрегулировать без разборки. Уплотнительная поверхность шлифовального круга может быть изготовлена из карбида кремния, спеченного без давления карбида кремния, керамики, тетрафторуглерода, твердого сплава и других материалов, что позволяет удовлетворить требования транспортировки различных сред и обеспечить длительный срок службы торцевого уплотнения.
Применение продукта
Химический центробежный насос с фторопластовой футеровкой широко используется в нефтяной и химической промышленности, при производстве кислот, щелочей, в плавильной промышленности, при производстве редкоземельных металлов, пестицидов, красителей, в медицине, при производстве бумаги, в гальванопокрытии, электролизе, травлении и других производственных процессах для транспортировки агрессивных жидкостей.
Список материалов
| Часть | Материал | Часть | Материал | Часть | Материал |
| ①корпус насоса | Футеровка из фтористого сплава HT200 | ⑧вал | 304/316/316L | ⑮ сальник заднего подшипника | ХТ200 |
| ②крыльчатка | фторопластовый сплав | ⑨кронштейн | ХТ200 | ⑯ муфта насоса | 45# |
| ③прокладка | фторкаучук | ⑩сальник переднего подшипника | ХТ200 | ⑰ диафрагма | 304 |
| ④крышка насоса | Футеровка из фтористого сплава HT200 | ⑪ передний подшипник | подшипник качения | ⑱ электрическая муфта | 45# |
| ⑤статическое кольцо | карбид кремния/твердый сплав | ⑫ подшипниковая коробка | ХТ200 | ⑲ щит | 304 |
| ⑥сальник | 304/316/316L | ⑬ задний подшипник | подшипник качения | ⑳ мотор | по запросу клиента |
| ⑦динамическое кольцо | карбид кремния/твердый сплав | ⑭ тяга | 45# | ㉑тарелка | ХТ200 |

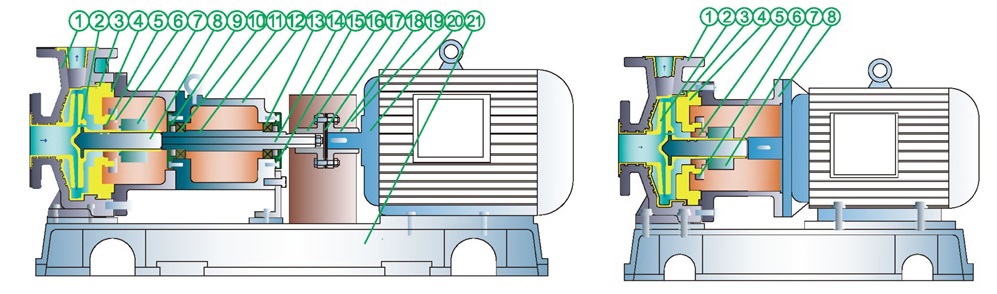

Структурная схема
Данные о производительности
| Модель | Номинальная мощность | Номинальный расход | Номинальный напор | Напряжение | Материал корпуса насоса | Размер входного отверстия |
| 25-20-125 | 1 | 2.5 | 20 | 380 В | Ф46 | 25*20 |
| 25-20-160 | 2.2 | 2.5 | 32 | 380 В | Ф46 | 25*20 |
| 25-20-200 | 4 | 2.5 | 50 | 380 В | Ф46 | 25*20 |
| 25-20-250 | 11 | 2.5 | 80 | 380 В | Ф46 | 25*20 |
| 32-20-125 | 1.5 | 3.2 | 20 | 380 В | Ф46 | 32*20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380 В | Ф46 | 32*20 |
| 32-20-200 | 4 | 3.2 | 50 | 380 В | Ф46 | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380 В | Ф46 | 32*20 |
| 40-25-125 | 1.5 | 6.3 | 20 | 380 В | Ф46 | 40*25 |
| 40-25-160 | 2.2 | 6.3 | 32 | 380 В | Ф46 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 В | Ф46 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 В | Ф46 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 В | Ф46 | 40*25 | |
| 50-32-125 | 2.2 | 12.5 | 20 | 380 В | Ф46 | 50*32 |
| 50-32-160 | 0,55 | 12.5 | 32 | 380 В | Ф46 | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 В | Ф46 | 50*32 |
| 50-32-250 | 11 | 12.5 | 80 | 380 В | Ф46 | 50*32 |
| 50-32-315 | 12.5 | 125 | 380 В | Ф46 | 50*32 | |
| 65-50-125 | 3 | 25 | 20 | 380 В | Ф46 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 В | Ф46 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380 В | Ф46 | 65*50 |
| 65-40-250 | 18.5 | 25 | 80 | 380 В | Ф46 | 65*50 |
| 65-40-315 | 30 | 25 | 125 | 380 В | Ф46 | 80*65 |
| 80-65-125 | 5.5 | 50 | 20 | 380 В | Ф46 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380 В | Ф46 | 80*65 |
| 80-50-200 | 15 | 50 | 50 | 380 В | Ф46 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380 В | Ф46 | 80*50 |
| 80-50-315 | 45 | 50 | 125 | 380 В | Ф46 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380 В | Ф46 | 100*80 |
| 100-80-160 | 15 | 100 | 32 | 380 В | Ф46 | 100*65 |
| 100-65-200 | 30 | 100 | 50 | 380 В | Ф46 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 В | Ф46 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 В | Ф46 | 100*65 |
| 125-80-160 | 55 | 160 | 32 | 380 В | Ф46 | 125*80 |
| 125-100-200 | 55 | 200 | 50 | 380 В | Ф46 | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380 В | Ф46 | 125*100 |
| 125-100-315 | 18.5 | 200 | 125 | 380 В | Ф46 | 125*100 |
| 125-100-400 | 37 | 200 | 50 | 380 В | Ф46 | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380 В | Ф46 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 В | Ф46 | 150*125 |
| 150-125-400 | 75 | 200 | 50 | 380 В | Ф46 | 150*125 |
| 200-150-250 | 45 | 400 | 20 | 380 В | Ф46 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 В | Ф46 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 В | Ф46 | 200*150 |
| 250-200-250 | 160 | 800 | 50 | 380 В | Ф46 | 250*200 |
| 250-200-315 | 110 | 800 | 32 | 380 В | Ф46 | 250*200 |
Диапазон производительности
Расчетное давление: 1,6 МПа,
Скорость потока: 0,75 ~1550 м³/ч,
Голова: 3~125м,
Власть: 1.1~ 400 кВт.
Применимая температура: -20~120℃, с использованием новых материалов, устойчивых к температуре до 180℃.
Антикоррозионный центробежный насос для химических процессов — это тип насоса, используемого в химической промышленности для перекачки, нагнетания, подачи и смазки различных химических веществ. Он работает по принципу центробежной силы: вращение рабочего колеса выталкивает жидкость наружу, создавая перепад давления, который позволяет жидкости течь от входа к выходу.
Химический центробежный насос THF с фторопластовой футеровкой из фторопласта имеет фторированную футеровку, обеспечивающую отличную коррозионную стойкость. Высококачественные материалы обеспечивают долговечность. Эффективное центробежное действие обеспечивает стабильную транспортировку жидкости, подходит для различных химических процессов.
Полностью пластиковый, устойчивый к коррозии и истиранию, электроцентробежный насос. Для таких деталей, как рабочее колесо и корпус, используется высококачественный пластик. Насос обладает превосходной износостойкостью и способен перекачивать среды с твердыми частицами. Он демонстрирует высокую коррозионную стойкость к различным химическим веществам. Благодаря продуманной конструкции рабочего колеса, насос работает эффективно, с низким уровнем шума и вибрации, что делает его пригодным для использования в различных отраслях промышленности.
Вертикальный центробежный насос ISG с одинарным всасыванием — это компактный, энергоэффективный одноступенчатый насос, предназначенный для систем отопления, вентиляции и кондиционирования воздуха, водоснабжения и промышленных систем, отличающийся бесшумной работой, простотой установки и надежной работой.
Одноступенчатый горизонтальный центробежный насос ISW с торцевым всасыванием — это одноступенчатая конструкция с одинарным всасыванием, предназначенная для эффективной перекачки жидкости в трубопроводах, системах отопления, вентиляции и кондиционирования воздуха и системах водоснабжения.
Одноступенчатые центробежные насосы двойного всасывания типов S и SH отличаются высокой эффективностью, сбалансированным осевым усилием и прочной конструкцией для промышленного и муниципального применения с большим расходом.
Износостойкий и коррозионностойкий шламовый насос разработан для перекачивания абразивных и коррозионных шламов в горнодобывающей, металлургической и химической промышленности. Прочные материалы и прочная конструкция обеспечивают длительный срок службы, стабильную работу и минимальные затраты на техническое обслуживание.
