Химический герметичный фтормагнитный насос серии TCAF использует магнитную муфту для герметизации, что обеспечивает отсутствие утечек. Он идеально подходит для химических процессов, обеспечивая как безопасность, так и стабильную перекачку жидкостей.
предмет номер :
TCAFЗаказ (Минимальный заказ) :
1Оплата :
T/T L/C Alipay Paypal westernunionПроисхождение продукта :
ChinaЦвет :
CustomizedПорт доставки :
shanghai shenzhen guangzhouВремя выполнения :
please contact 504893184@qq.com or CP +8613696510409Упаковка :
CustomizedМатериал :
SteelРабочая температура :
-30 to 180 ℃Рабочее давление :
2.5 MPaХимический процесс Герметичный фтористый магнитный насос
Химический герметичный фтормагнитный насос серии TCAF разработан и изготовлен в соответствии со стандартом API685-2000. Все проточные части изготовлены из фторопласта, способного транспортировать агрессивные среды, такие как кислоты, щелочи и окислители любой концентрации (силы). Изолирующая втулка изготовлена из специального материала, обладающего высокими механическими свойствами и исключающего возникновение вихревых токов в магнитном насосе.
Преимущества продукта
1. Имеет инновационный магнитный привод с сильной концентрацией потока и надежной связью цепей.
2. Корпус насоса и детали, контактирующие с перекачиваемой средой, выполнены методом прессования из углеродистой стали с фторопластовым покрытием для повышения коррозионной стойкости.
3. Вал Cr13 с фторопластовым покрытием предотвращает поломки, характерные для традиционных конструкций.
4. Подшипники из карбида кремния со смазочными канавками обеспечивают долговечность и длительный срок службы.
Применение продукта
Он широко используется в производственных процессах химической, нефтехимической, фармацевтической, полиграфической, красильной и других отраслях, а также для транспортировки чистых жидкостей с удельным весом не более 1,84. Он особенно подходит для транспортировки легковоспламеняющихся, взрывоопасных, токсичных, вредных, едких и драгоценных жидких сред. Он может транспортировать растворы неорганических и органических кислот, таких как серная, азотная, соляная и фосфорная кислоты, при различных температурах и концентрациях.
Список материалов
| Часть | Материал | Часть | Материал | Часть | Материал |
| ① Корпус насоса | Линия ZG F50/PFA | ⑨ Поддержка | Постоянный магнит/линия 45# F50 | ⑰ Муфта насоса | 45# |
| ② Рабочее колесо | 45# линияF50 | ⑩ Внешний магнит | Постоянный магнит/ZG | ⑱ Диафрагма | 304 |
| ③ Вал насоса | SIC/SSIC | ⑪ Соединительная рама | ZG | ⑲ Электрическая муфта | 45# |
| ④ Втулка вала | SIC/SSIC/45 линия F50 | ⑫ Передний сальник подшипника | ЗГ/А3 | ⑳ Щит | Открытый тип, без искр |
| ⑤ Упорный подшипник | SIC/SSIC | ⑬ Передний подшипник | Гкр15 | ㉑ Мотор | По запросу клиента |
| ⑥ Крышка насоса | ЗГ/Ф50/ПФА | ⑭ Подшипниковый узел | ZG | ㉒ Пол | ЗГ/А3 |
| ⑦ Прокладка | Ф4/ФКМ | ⑮ Задний подшипник | Гкр15 | ||
| ⑧ Внутренний магнит | Постоянный магнит/сталь 45/F50 | ⑯ Задний сальник подшипника | ЗГ/А3 |

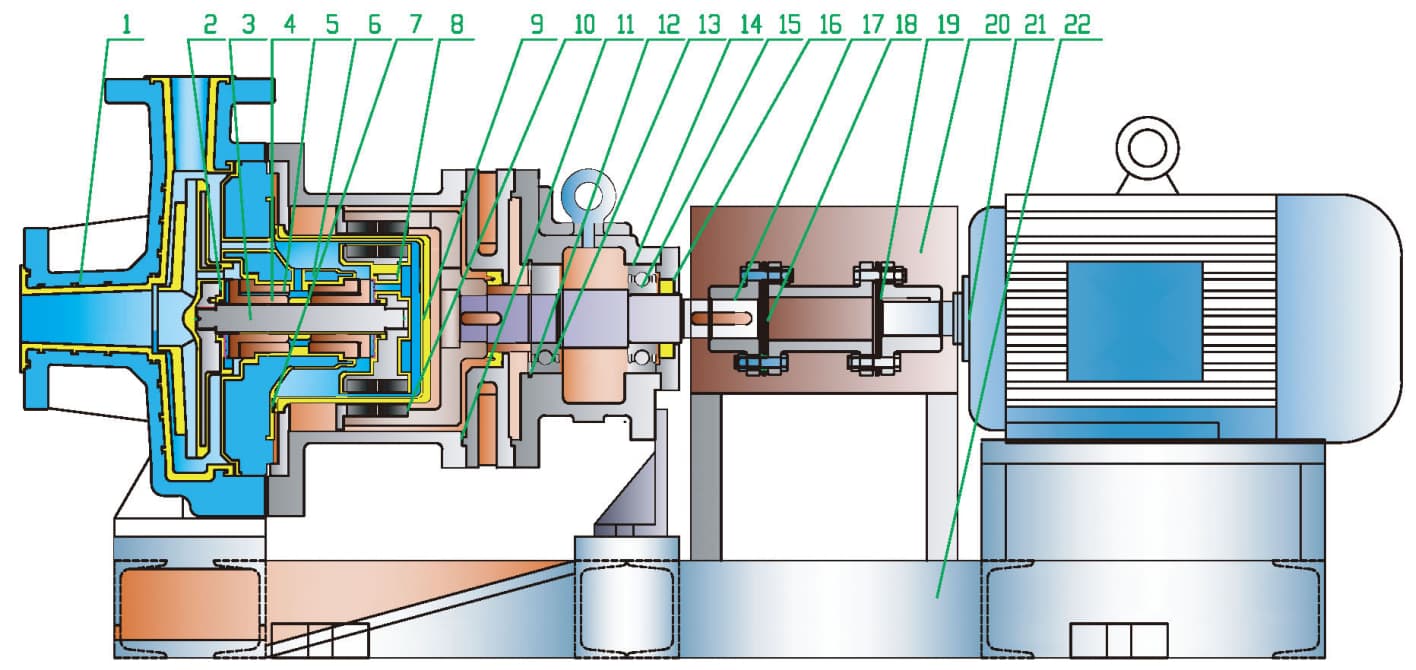

Структурная схема

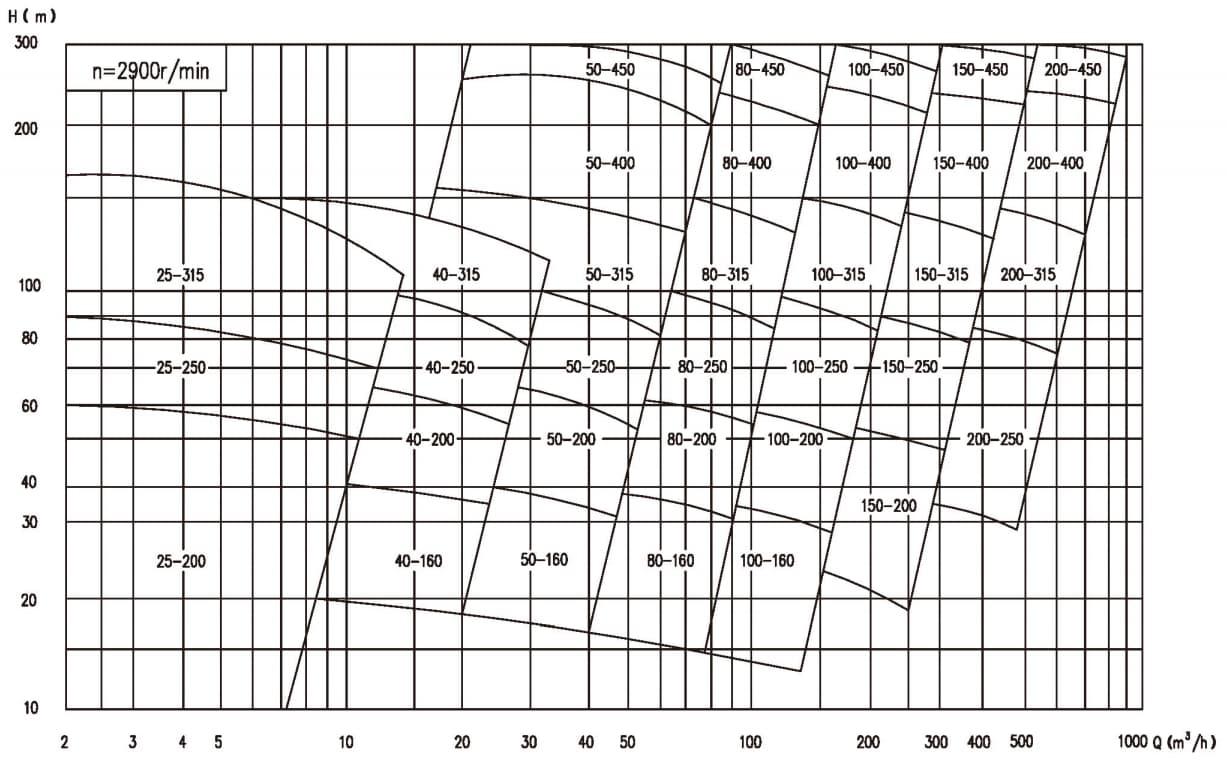

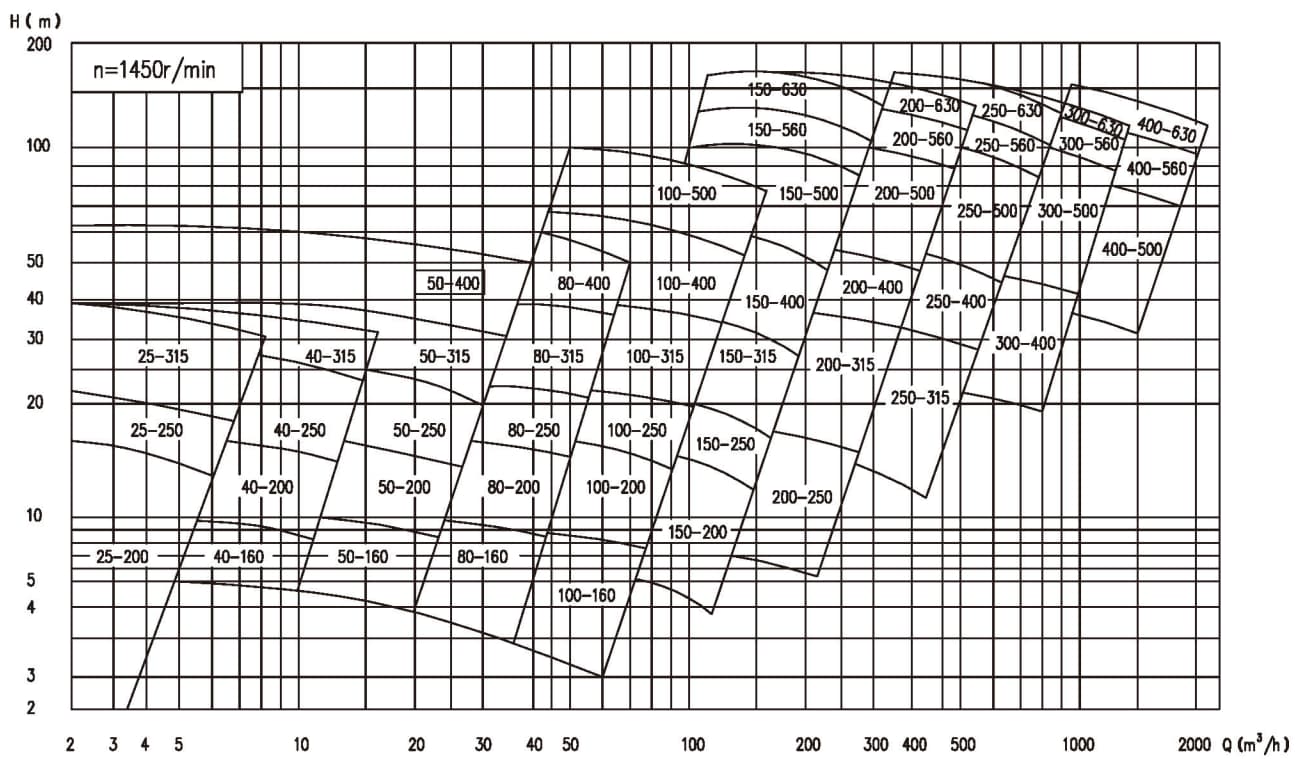

Диапазон производительности
Диапазон производительности:
калибр: 25～400 мм
проектное давление: 2,5~5,0 МПа,
поток: 5,5~2750 м³/ч
освещено: 16~250 м
власть: 2,2~500 кВт
Применимая температура:-80~120℃(TZA);-80~450℃(TZE).
