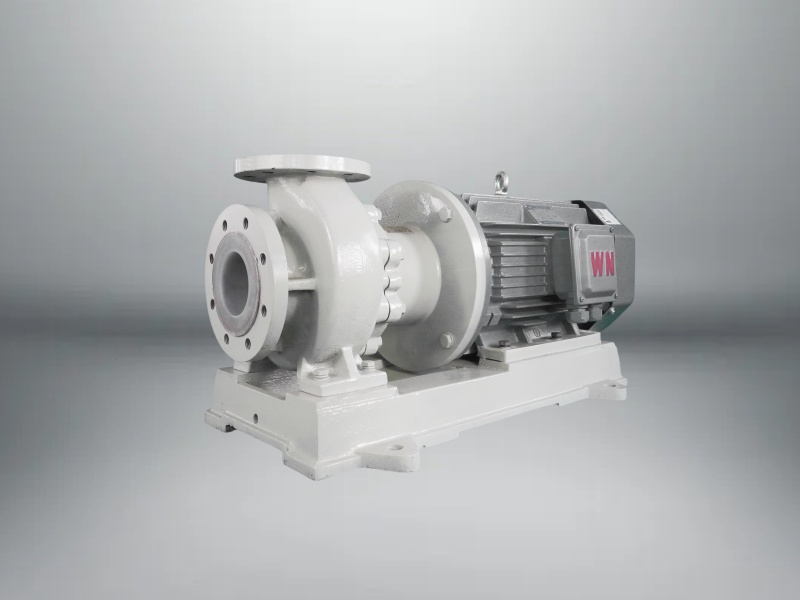

Насос с магнитным приводом TCSF с герметичной футеровкой из фтора — это уникальное устройство. Он покрыт фтором, что обеспечивает ему отличную коррозионную стойкость. Механизм магнитного привода гарантирует герметичность, что делает его идеальным выбором для перекачки жидкостей в химической и промышленной промышленности.
предмет номер :
TCSFЗаказ (Минимальный заказ) :
1Оплата :
Alipay westernunion Paypal T/T L/CПроисхождение продукта :
ChinaЦвет :
CustomizedПорт доставки :
shanghai shenzhen guangzhouВремя выполнения :
please contact 504893184@qq.com or CP +8613696510409Упаковка :
CustomizedМатериал :
FluoroplasticРабочая температура :
-20 to 120 ℃，Any concentration of acid-base mediumРабочее давление :
1.6 MPaНасос с магнитным приводом из фтора с футеровкой без утечек
Фтористый насос серии TCSF с фиксированным валом и герметичной футеровкой, выполненный из фтора, усовершенствован и оптимизирован на основе традиционного магнитного насоса. В нём используется измененная конструкция, при которой магнитный ротор приводит в движение рабочее колесо через вал насоса. Конструкция заключается в том, что магнитный ротор непосредственно приводит в движение рабочее колесо, вал зафиксирован и не вращается, а используется только в качестве опоры.
Преимущества продукта
1. Повышается эффективность передачи и устойчивость насоса, а также уменьшаются внутренние детали;
2. Степень обобщения выше. Магнитная трансмиссия насоса настроена в зависимости от мощности;
3. Оптимизировать конструкцию магнитной цепи, чтобы снизить стоимость изготовления насоса и уменьшить занимаемую им площадь.
Применение продукта
Фтористый насос с магнитным приводом и футеровкой, не допускающей утечек, широко используется в нефтяной, химической промышленности, при производстве кислот, щелочей, в плавильной промышленности, при производстве редкоземельных металлов, пестицидов, красителей, в медицине, при производстве бумаги, в гальванопокрытии, электролизе, травлении и т. д.
Список материалов
| Часть | Материал | Часть | Материал | Часть | Материал |
| ① Корпус насоса | HT200/F46/PFA | ⑥ Усиливающая втулка | PEEK | ⑪ Кронштейн | HT200/ZG |
| ② Кольцо для горловины корпуса насоса | Наполненный ПТФЭ/карбид кремния | ⑦ Уплотнительное кольцо | Фторкаучук/тефлон | ⑫ База | HT200/Швеллерная сталь |
| ③ Вал насоса | Карбид кремния/Без давления | ⑧ Втулка оси | SIC/Без давления | ⑬ Мотор | По запросу клиента |
| ④ Узел рабочего колеса | 45# F46/PFA/Постоянный магнит | ⑨ Распорный подшипник | SIC/Без давления | ||
| ⑤ Изолирующая втулка | F46/ПТФЭ | ⑩ Внешний ротор в сборе | HT250/Постоянный магнит |

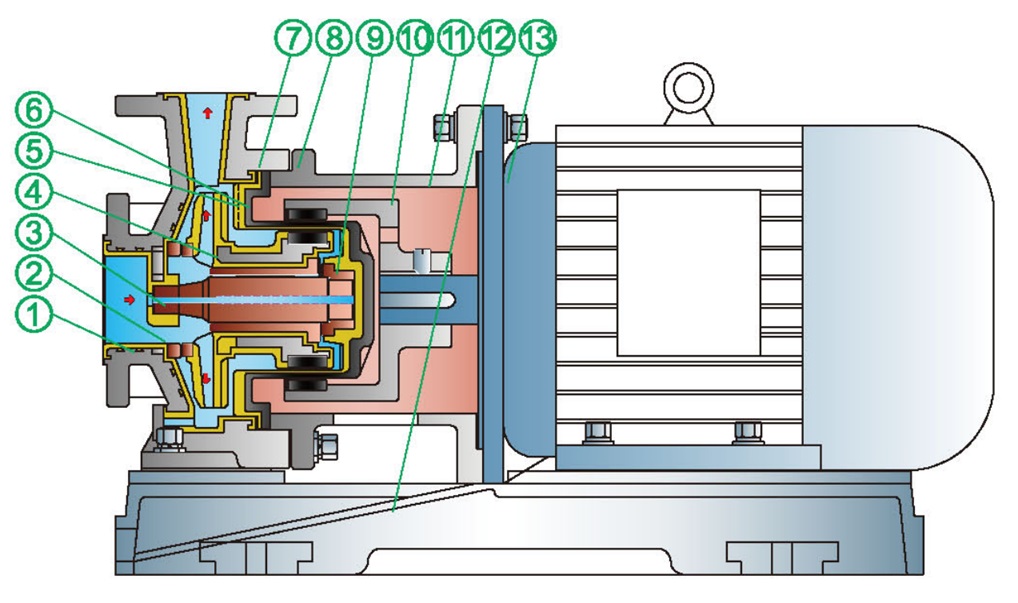

Структурная схема
Данные о производительности
| Тип | Номинальная мощность | Номинальный расход | Номинальный напор | Напряжение | Материал корпуса насоса | Всасывание |
| 32-20-115F | 3.2 | 380 В | F4/F46/F50 | 32*20 | ||
| 40-25-120F | 6.3 | 380 В | F4/F46/F50 | 40*25 | ||
| 40-40-120F | 6.3 | 380 В | F4/F46/F50 | 40*40 | ||
| 50-32-120F | 12.5 | 380 В | F4/F46/F50 | 50*32 | ||
| 25-20-125 | 1.1 | 2.5 | 20 | 380 В | F4/F46/F50 | 25*20 |
| 25-20-160 | 2.2 | 2.5 | 32 | 380 В | F4/F46/F50 | 25*20 |
| 25-20-200 | 4 | 2.5 | 50 | 380 В | F4/F46/F50 | 25*20 |
| 25-20-250 | 7.5 | 2.5 | 80 | 380 В | F4/F46/F50 | 25*20 |
| 32-20-125 | 1.1 | 3.2 | 20 | 380 В | F4/F46/F50 | 32*20 |
| 32-20-160 | 3 | 3.2 | 32 | 380 В | F4/F46/F50 | 32*20 |
| 32-20-200 | 4 | 3.2 | 50 | 380 В | F4/F46/F50 | 32*20 |
| 32-20-250 | 7.5 | 3.2 | 80 | 380 В | F4/F46/F50 | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380 В | F4/F46/F50 | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380 В | F4/F46/F50 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380 В | F4/F46/F50 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380 В | F4/F46/F50 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380 В | F4/F46/F50 | 40*25 | |
| 50-32-125 | 3 | 12.5 | 20 | 380 В | F4/F46/F50 | 50*32 |
| 50-32-160 | 4 | 12.5 | 32 | 380 В | F4/F46/F50 | 50*32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380 В | F4/F46/F50 | 50*32 |
| 50-32-250 | 11 | 12.5 | 80 | 380 В | F4/F46/F50 | 50*32 |
| 50-32-315 | 12.5 | 125 | 380 В | F4/F46/F50 | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380 В | F4/F46/F50 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380 В | F4/F46/F50 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380 В | F4/F46/F50 | 65*40 |
| 65-40-250 | 18.5 | 25 | 80 | 380 В | F4/F46/F50 | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380 В | F4/F46/F50 | 65*40 |
| 80-65-125 | 7.5 | 50 | 20 | 380 В | F4/F46/F50 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380 В | F4/F46/F50 | 80*65 |
| 80-50-200 | 15 | 50 | 50 | 380 В | F4/F46/F50 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380 В | F4/F46/F50 | 80*50 |
| 80-50-315 | 45 | 50 | 125 | 380 В | F4/F46/F50 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380 В | F4/F46/F50 | 100*80 |
| 100-80-160 | 18.5 | 100 | 32 | 380 В | F4/F46/F50 | 100*80 |
| 100-65-200 | 30 | 100 | 50 | 380 В | F4/F46/F50 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380 В | F4/F46/F50 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380 В | F4/F46/F50 | 100*65 |
| 125-80-160 | 30 | 160 | 32 | 380 В | F4/F46/F50 | 125*80 |
| 125-100-200 | 55 | 200 | 50 | 380 В | F4/F46/F50 | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380 В | F4/F46/F50 | 125*100 |
| 125-100-315 | 22 | 100 | 125 | 380 В | F4/F46/F50 | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380 В | F4/F46/F50 | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380 В | F4/F46/F50 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380 В | F4/F46/F50 | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380 В | F4/F46/F50 | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380 В | F4/F46/F50 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380 В | F4/F46/F50 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380 В | F4/F46/F50 | 200*150 |

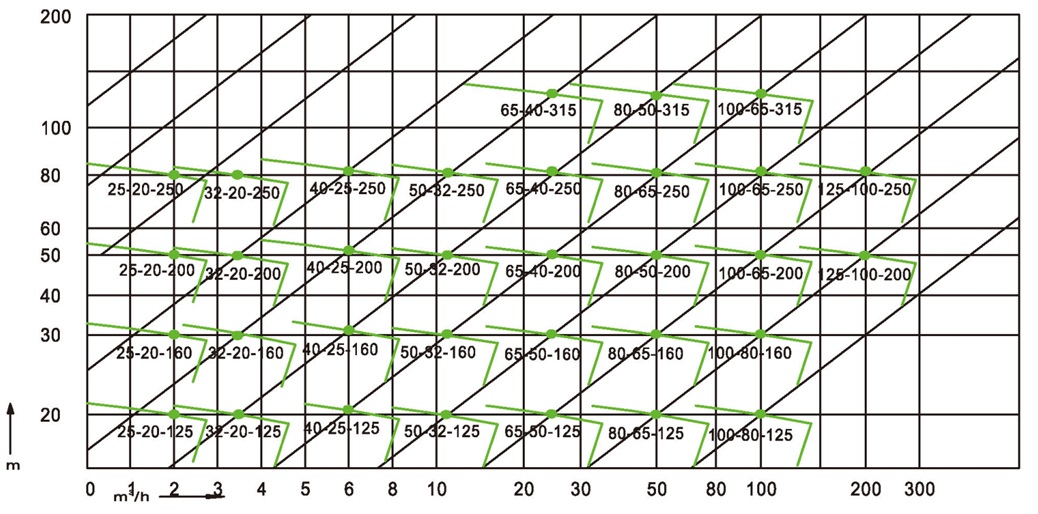

Диапазон производительности
Расчетное давление: 1,6 МПа, Расход: 0,75~460 м³/ч, Подъем: 5~125 м, Мощность: 0,55~110 кВт.
Применимая температура: -20~120 ℃, кислотно-щелочная среда любой концентрации.
