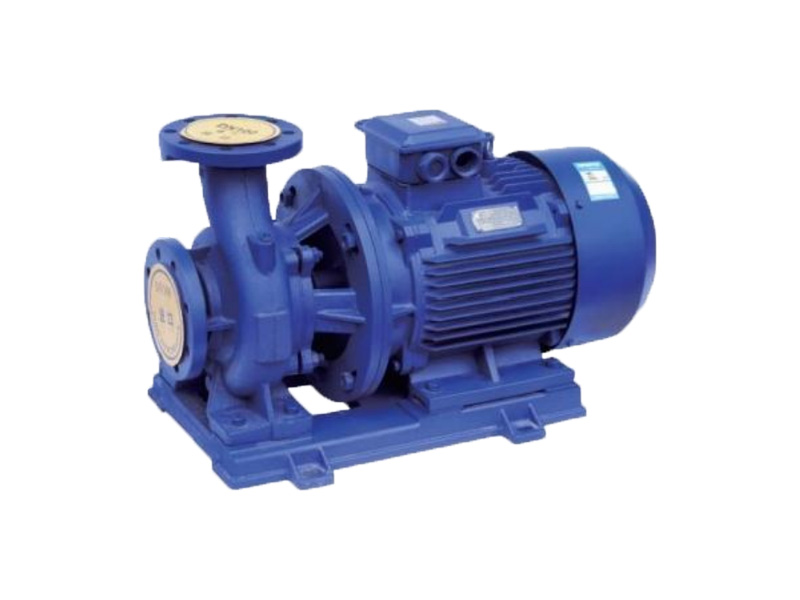

Одноступенчатый горизонтальный центробежный насос ISW с торцевым всасыванием — это одноступенчатая конструкция с одинарным всасыванием, предназначенная для эффективной перекачки жидкости в трубопроводах, системах отопления, вентиляции и кондиционирования воздуха и системах водоснабжения.
предмет номер :
ISWЗаказ (Минимальный заказ) :
1Цвет :
CustomziedУпаковка :
CustomziedМатериал :
Cast iron/Stainless steelРабочая температура :
≤40℃Одноступенчатый горизонтальный центробежный насос с торцевым всасыванием
Основываясь на эксплуатационных характеристиках центробежных насосов типов IS и IR, компания Shengshi Datang разработала горизонтальные центробежные насосы серий ISW, ISWR, ISWH, ISWY, ISWHY, ISWD, ISWRD, ISWHD, ISWYD и ISWHYD, соответствующие стандартам ISO 2858. В этой серии используются передовые отечественные гидравлические модели и оптимизированная конструкция, что делает её идеальным новым поколением высокоэффективных и энергосберегающих горизонтальных центробежных насосов.
Условия эксплуатации
Максимальное рабочее давление насосной системы составляет 1,6 МПа, то есть сумма давления всасывания и напора насоса должна быть менее 1,6 МПа. (Если давление в системе превышает 1,6 МПа, пожалуйста, укажите это при заказе, чтобы для проточных и соединительных деталей насоса можно было использовать литые стальные детали.) Насос предназначен для перекачивания чистой воды или других жидкостей с аналогичными физико-химическими свойствами. (Если среда содержит мелкие частицы, пожалуйста, укажите при заказе, чтобы установить износостойкие торцевые уплотнения.) Температура окружающей среды не должна превышать 40°C, высота над уровнем моря не должна превышать 1000 м, а относительная влажность не должна превышать 95%.
Особенности продукта
1. Компактная структура:
Этот одноступенчатый горизонтальный центробежный насос с торцевым всасыванием имеет интегрированную конструкцию насоса и двигателя, что обеспечивает привлекательный внешний вид и занимает примерно на 30% меньше места по сравнению с обычными горизонтальными насосами. Оснащённый наружным двигателем со степенью защиты IP54, он может устанавливаться на открытом воздухе без необходимости строительства насосной станции.
2. Плавная и тихая работа:
Высокая концентричность обеспечивает стабильную работу. Прямое соединение двигателя с насосом минимизирует вибрацию и шум, а динамически сбалансированное рабочее колесо продлевает срок службы подшипников и улучшает условия эксплуатации.
3. Премиальное механическое уплотнение:
Твердосплавные торцевые уплотнения повышают износостойкость, обеспечивают герметичность и продлевают срок службы.
4. Усовершенствованная гидравлическая конструкция:
Инновационная конструкция рабочего колеса обеспечивает высокую эффективность и превосходную производительность.
5. Уникальные конструктивные особенности:
Дренажное отверстие в основании насоса и штуцеры для измерения давления на входном и выходном фланцах облегчают техническое обслуживание и контроль.
6. Конфигурация, удобная для труб:
Благодаря горизонтальному входу и вертикальному выходу упрощается компоновка и монтаж трубопровода.
Основные области применения
1. Горизонтальный насос для чистой воды ISW:
Предназначен для перекачивания чистой воды и других жидкостей с аналогичными физико-химическими свойствами. Подходит для промышленного и городского водоснабжения и водоотведения, повышения давления в высотных зданиях, полива садов, повышения давления в системах пожаротушения, транспортировки на большие расстояния, циркуляции воды в системах отопления, вентиляции и кондиционирования воздуха, циркуляции горячей и холодной воды в ванных комнатах и для подключения оборудования. Рабочая температура: T ≤ 80 °C.
2. Горизонтальный насос для горячей воды ISWR/ISWRD:
Широко применяется для циркуляции и повышения давления горячей воды в котельных (энергетическая, металлургическая, химическая, текстильная, бумажная промышленность, гостиницы, бани и т.д.) и городских системах отопления. Рабочая температура: T ≤ 120°C.
3. Горизонтальный химический насос ISWH:
Перекачивает нетвердые, коррозионные, вязкие жидкости, похожие на воду. Идеально подходит для нефтяной, химической, металлургической, энергетической, бумажной, пищевой/фармацевтической промышленности, а также для производства синтетических волокон. Рабочая температура: от -20°C до +120°C.
4. Горизонтальный трубопроводный нефтяной насос ISWB:
Перевозит бензин, керосин, дизельное топливо и другие легковоспламеняющиеся/взрывоопасные жидкости. Рабочая температура: от +20°C до +120°C.

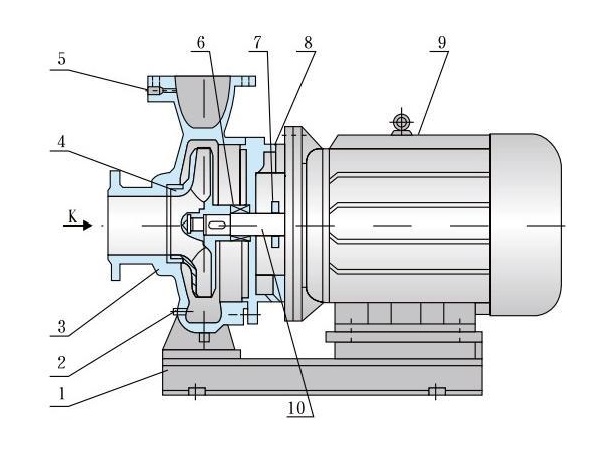

Структурная схема
1 | База |
2 | Сливное отверстие |
3 | Корпус насоса |
4 | Рабочее колесо |
5 | Давление в кране |
6 | Механическое уплотнение |
7 | Кольцо для удержания воды |
8 | Конечная крышка |
9 | Мотор |
10 | Вал |
См. диаграмму:
Агрегат состоит из трёх частей: насоса, двигателя и основания. Конструкция насоса включает корпус, рабочее колесо, крышку, торцевое уплотнение и другие компоненты. Это одноступенчатый, однопоточный, горизонтальный центробежный насос с корпусом и крышкой, разъёмными в задней части рабочего колеса (конструкция с задней половиной).
Большинство насосов оснащены уплотнительными кольцами как на передней, так и на задней сторонах рабочего колеса, а также балансировочными отверстиями на задней крышке для противодействия осевому усилию на роторе.
а.Конструкция потока: осевой горизонтальный вход, вертикальный восходящий выход.
б.Конфигурация вала: насос и двигатель расположены соосно. Вал двигателя оснащен двойными радиально-упорными шарикоподшипниками для частичной компенсации остаточного осевого усилия.
в.Монтаж: Прямое соединение без необходимости выравнивания; общее основание с виброизоляторами типа IG для снижения вибрации.
