Центробежный насос с графитовым корпусом для химических процессов предназначен для безопасной перекачки коррозионных и абразивных химикатов. Благодаря графитовым компонентам он обладает превосходной химической стойкостью, надёжностью и минимальными требованиями к обслуживанию, что делает его идеальным для перекачки кислот, щелочей и агрессивных жидкостей в химических процессах.
предмет номер :
THNSЦентробежный насос для химических процессов с графитом
Графитовый центробежный насос для химических процессов THNS – это новый тип кислотостойкого, термостойкого, коррозионностойкого и износостойкого химического центробежного насоса, самостоятельно разработанного и спроектированного нашей компанией. Он изготовлен из графита. Он обладает превосходной термостойкостью, коррозионной стойкостью, износостойкостью и ударопрочностью, а также может адаптироваться к различным условиям эксплуатации.
Преимущества продукта
1. Данный насос представляет собой центробежный насос для химических процессов, разработанный и изготовленный нашей компанией в соответствии со стандартом JB/T8688-2013 и технологией производства неметаллических насосов. Он обладает такими преимуществами, как высокая термостойкость, коррозионная стойкость, износостойкость, высокая механическая прочность, высокая эффективность и энергосбережение.
2. Детали перелива, такие как корпус насоса, рабочее колесо, задняя крышка, коробка уплотнения вала, втулка вала, защитная втулка вала, дроссельное кольцо и крышка рабочего колеса, в основном изготовлены из пропитанного графита для выбора в зависимости от различных условий эксплуатации.
3. Корпус насоса выполнен из графитового материала в целом, с зажимной конструкцией и металлической опорой, что устраняет недостатки нестабильных механических свойств, вызванных деформацией сжатия и холодной усадкой корпуса насоса,
4. Механическое уплотнение картриджного типа с двумя торцами, устойчивое к высоким температурам, коррозии и износу, оснащено стандартной схемой уплотнения и промывки API682;
Применение продукта
Он особенно подходит для транспортировки различных кислотных жидкостей, коррозионной пульпы, сточных вод и других сред в гидрометаллургии, таких как свинец, цинк, золото, серебро, медь, марганец, кобальт и редкоземельные металлы.
Список деталей
| Часть | Материал | Часть | Материал | Часть | Материал |
| ①Корпус насоса | Графит | ⑧Динамическое кольцо | SIC | ⑮Сальник заднего подшипника | ХТ200 |
| ②Импел | Графит | ⑨Скоба | ХТ200 | ⑯Муфта насоса | 45# |
| ③Прокладка | ПТФЭ | ⑩Выносной подшипник Ghand | ХТ200 | ⑰Диафрагма | 304 |
| ④Крышка насоса | Графит | ⑪Передний подшипник | Подшипник качения | ⑱Электрическая муфта | 45# |
| ⑤Статическое кольцо | Так | ⑫Подшипниковый узел | ХТ200 | ⑲Щит | 304 |
| ⑥Втулка оси | 304/316/3161 | ⑬Вал насоса | 304/316/316L | ⑳Мотор | По желанию клиента |
| ⑦Сиденье машины | 304/316/3161 | ⑭Задний подшипник | Подшипник качения | ㉑Опорная плита | ХТ200 |

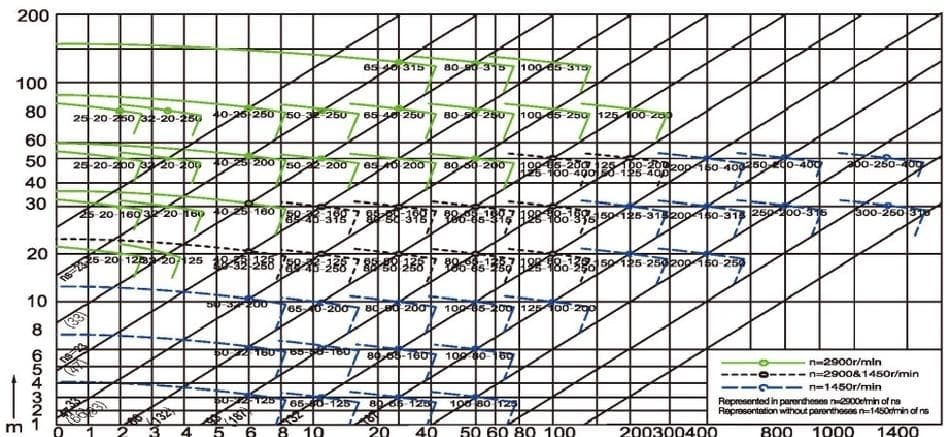

Кривая производительности
Диапазон производительности:
Расчетное давление: 1,6 МПа;
Диаметр: ~300 мм;
Расход: 5~1600 м³/ч;
Подъемник: 5~80м;
Мощность: 0,75~250 кВт
Применимая температура: ≤180℃
