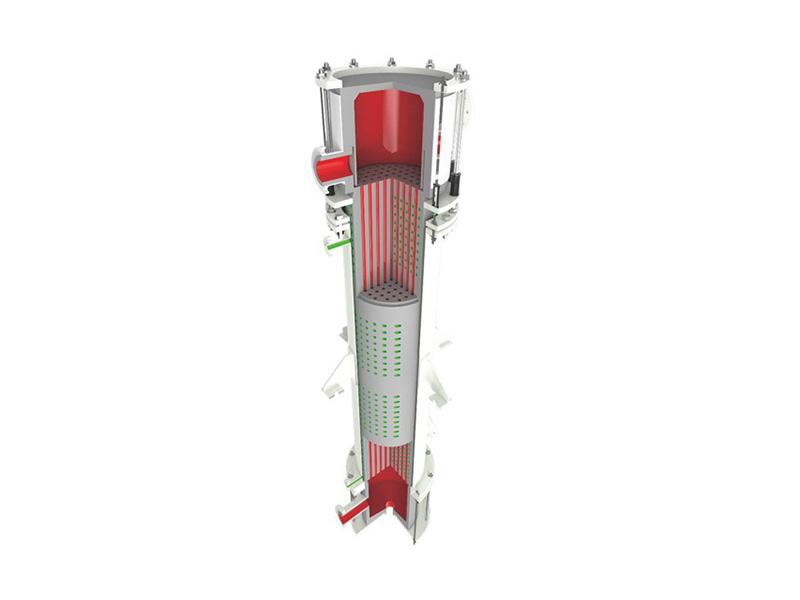

Новый круглый блочный графитовый поглотитель с падающей пленкой
Новая машина для поглощения круглой плёнки, в которой графитовые отверстия образуются. Она использует графитовый блок с дырчатой структурой для эффективного поглощения газа и улучшения тепло- и массопереноса.
предмет номер :
KXGЗаказ (Минимальный заказ) :
1Оплата :
Alipay PayPal westernunion T/T L/CПроисхождение продукта :
ChinaЦвет :
CustomizedПорт доставки :
shenzhen shanghai guangzhouВремя выполнения :
please contact 504893184@qq.com or CP +8613696510409Упаковка :
CustomizedМатериал :
GraphiteРабочая температура :
≤170℃Рабочее давление :
Vertical≤0.1Mpa,Horizontal≤0.4MpaНовый круглый блочный графитовый поглотитель с падающей пленкой
Представленная конструкция представляет собой модифицированный графитовый абсорбер с падающей пленкой YKX. Конструкция абсорбционного теплообменного элемента не имеет центрального сквозного отверстия. Это газопоглощающее устройство с исключительной эффективностью, отличающееся малыми габаритами и сравнительно высоким коэффициентом использования материала.
Преимущества продукта
Новый графитовый поглотитель с падающей пленкой и круглыми отверстиями обеспечивает отличную коррозионную стойкость, высокую теплопроводность, эффективную газопоглощающую способность, улучшенную долговечность и характеристики теплопередачи.

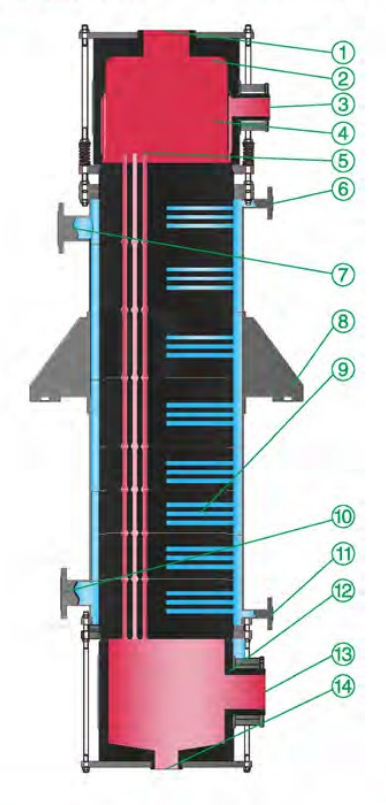

Структурная схема
| Подробности о деталях | |
| 1 | Воздухозаборник |
| 2 | Графитовая камера смешения газа и жидкости |
| 3 | Вход жидкости |
| 4 | Графитовое кольцо, стабилизирующее давление |
| 5 | Графитовая распределительная головка |
| 6 | Вентиляционное отверстие |
| 7 | Выход охлаждающей воды |
| 8 | Поддержка оборудования |
| 9 | Графитовый теплообменный блок |
| 10 | Вход охлаждающей воды |
| 11 | Сливной порт |
| 12 | Газожидкостная разделительная камера |
| 13 | Выход хвостового газа |
| 14 | Выход кислоты |

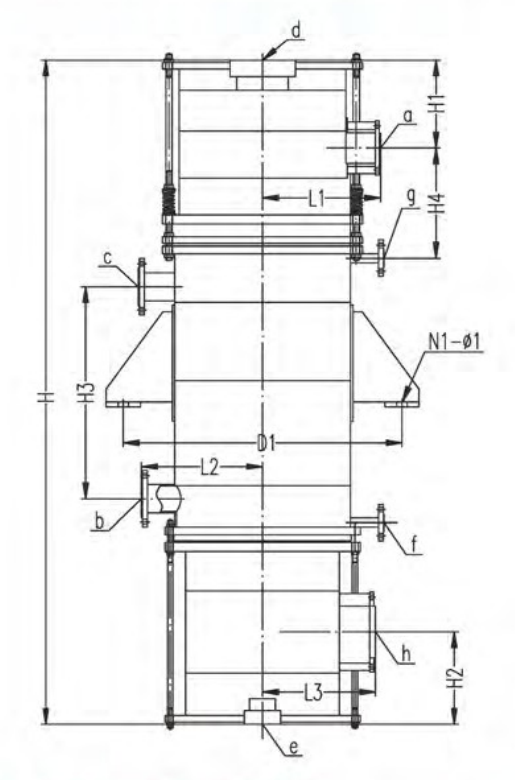

Таблица параметров сопел
| Модель | а. е Трубка | б. с Трубка DN |
f. g Трубка DN |
d Трубка | h Трубка | |||
| D1 | D2 | D3 | D4 | D5 | D6 | |||
| КХГ40 | 65 | 160 | 50 | 20 | 150 | 295 | 75 | 180 |
| КХГ50 | 75 | 180 | 65 | 20 | 200 | 350 | 100 | 210 |
| КХГ60 | 100 | 210 | 80 | 20 | 250 | 400 | 125 | 240 |
| КХГ70 | 100 | 210 | 100 | 25 | 250 | 400 | 200 | 350 |
| КХГ80 | 125 | 240 | 100 | 25 | 300 | 460 | 250 | 400 |
| КХГ90 | 125 | 240 | 150 | 25 | 300 | 460 | 250 | 400 |
Новая машина для поглощения круглой плёнки, в которой графитовые отверстия образуются. Она использует графитовый блок с дырчатой структурой для эффективного поглощения газа и улучшения тепло- и массопереноса.
