Герметичный одновинтовой насос типа G предназначен для эффективной перекачки вязких жидкостей. Герметичная конструкция обеспечивает отсутствие утечек и надёжную работу, что делает его идеальным для сложных промышленных условий.
предмет номер :
G-typeЗаказ (Минимальный заказ) :
1Оплата :
L/C T/T westernUnionПроисхождение продукта :
ChinaЦвет :
CustomizedПорт доставки :
Shanghai shenzhen guangzhouВремя выполнения :
please contact 504893184@qq.com or CP +8613696510409Упаковка :
CustomizedМатериал :
Stainless Steel/Cast IronРабочая температура :
＜40℃Рабочее давление :

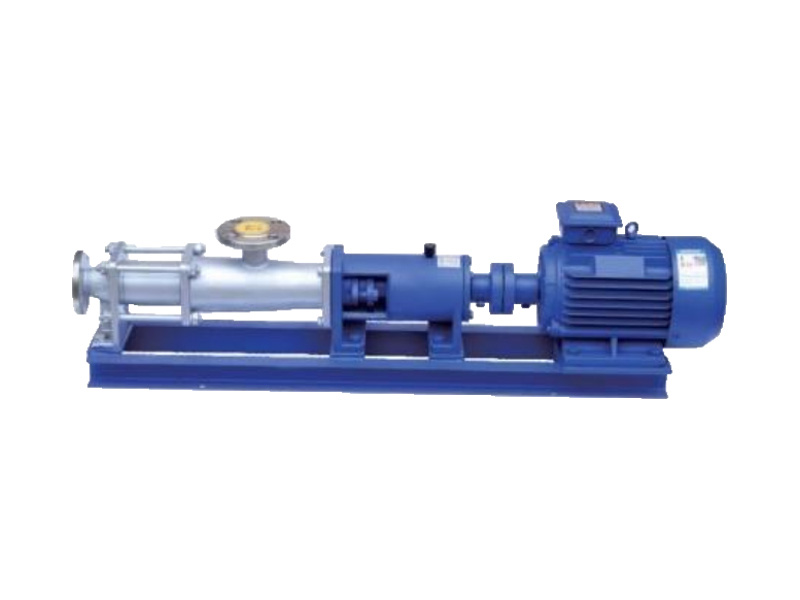

2.5 MPaОдновинтовой насос с внутренним уплотнением
Одновинтовой насос объёмного типа G с винтовым ротором и статором идеально подходит для перекачивания вязких, абразивных или чувствительных к сдвигу жидкостей. Он обеспечивает плавный поток, самовсасывание и высокую эффективность в таких отраслях, как сточные воды, нефтяная промышленность и химическая промышленность. Прочная конструкция гарантирует надёжную работу при минимальных затратах на обслуживание.
Преимущества продукта
Одновинтовой насос типа G представляет собой полностью закрытый роторный насос объёмного типа с внутренним зацеплением. Он отличается исключительной адаптируемостью к различным средам, обеспечивая плавный и стабильный поток, высокую всасывающую способность и минимальную пульсацию давления. Такая конструкция позволяет эффективно перекачивать не только текучие жидкости, но и высоковязкие материалы, а также среды, содержащие твердые частицы, твердые суспензии и волокнистые вещества. Благодаря широкому диапазону регулирования и высокой эффективности насос типа G широко применяется в таких отраслях, как охрана окружающей среды, судостроение, нефтяная промышленность, фармацевтика, производство средств личной гигиены, пищевая промышленность, пивоварение, строительство, горнодобывающая промышленность, химическая промышленность, полиграфия, бумажное производство, энергетика и котельное оборудование.
Принцип работы
Одновинтовой насос представляет собой роторный объёмный насос с внутренним зацеплением. Его основными рабочими частями являются эксцентриковый винт (ротор) и неподвижная втулка (статор). Благодаря особой геометрической форме ротора и статора образуется несколько отдельных герметичных камер. Среда внутри каждой герметичной камеры непрерывно, равномерно и в постоянном объёме перемещается от всасывающего конца к нагнетательному при вращении ротора.
Одновинтовой насос особенно хорошо подходит для следующих условий эксплуатации благодаря своим характеристикам:
1. Работа с чрезвычайно вязкими материалами
2. Транспортировка материалов с волокнами или твердыми частицами
3. Приложения, требующие постоянного, равномерного давления без случайных колебаний.
4. Действия, требующие минимального вмешательства, чтобы не повредить внутреннюю структуру носителя.
5. Тихое место
Технические данные
| Модель | Расход (м³)/h) | Давление (МПа) | Максимально допустимая скорость (об/мин) | Мощность двигателя (кВт) | Требуемый NPSH (м) | Диаметр входного фланца (мм) | Диаметр выходного фланца (мм) | Максимально допустимый диаметр частиц (мм) | Максимально допустимая длина волокна (мм) |
| G20 - 1 | 0,8 | 0,6 | 960 | 0,75 | 4 | 25 | 25 | 1.5 | 25 |
| G20 - 2 | 0,8 | 1.2 | 960 | 1.5 | 4 | 25 | 25 | 1.5 | 25 |
| Г25 - 1 | 2 | 0,6 | 960 | 1.5 | 4 | 32 | 25 | 2 | 30 |
| Г25 - 2 | 2 | 1.2 | 960 | 2.2 | 4 | 32 | 25 | 2 | 30 |
| Г30 - 1 | 5 | 0,6 | 960 | 2.2 | 4 | 50 | 40 | 2.5 | 35 |
| Г30 - 2 | 5 | 1.2 | 960 | 3 | 4 | 50 | 40 | 2.5 | 35 |
| Г35 - 1 | 8 | 0,6 | 960 | 3 | 4 | 65 | 50 | 3 | 40 |
| Г35 - 2 | 8 | 1.2 | 960 | 4 | 4 | 65 | 50 | 3 | 40 |
| Г40 - 1 | 12 | 0,6 | 960 | 4 | 4 | 80 | 65 | 3.8 | 45 |
| Г40 - 2 | 12 | 1.2 | 960 | 5.5 | 4 | 80 | 65 | 3.8 | 45 |
| Г50 - 1 | 20 | 0,6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| Г50 - 2 | 20 | 1.2 | 960 | 7.5 | 4.5 | 100 | 80 | 5 | 50 |
| Г60 - 1 | 30 | 0,6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| Г60 - 2 | 30 | 1.2 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| Г70 - 1 | 45 | 0,6 | 720 | 11 | 5 | 150 | 125 | 8 | 70 |
| Г70 - 2 | 45 | 1.2 | 720 | 15 | 5 | 150 | 125 | 8 | 70 |
| Г85 - 1 | 60 | 0,6 | 720 | 11 | 5 | 150 | 150 | 10 | 80 |
| Г85 - 2 | 60 | 1.2 | 720 | 15 | 5 | 150 | 150 | 10 | 80 |

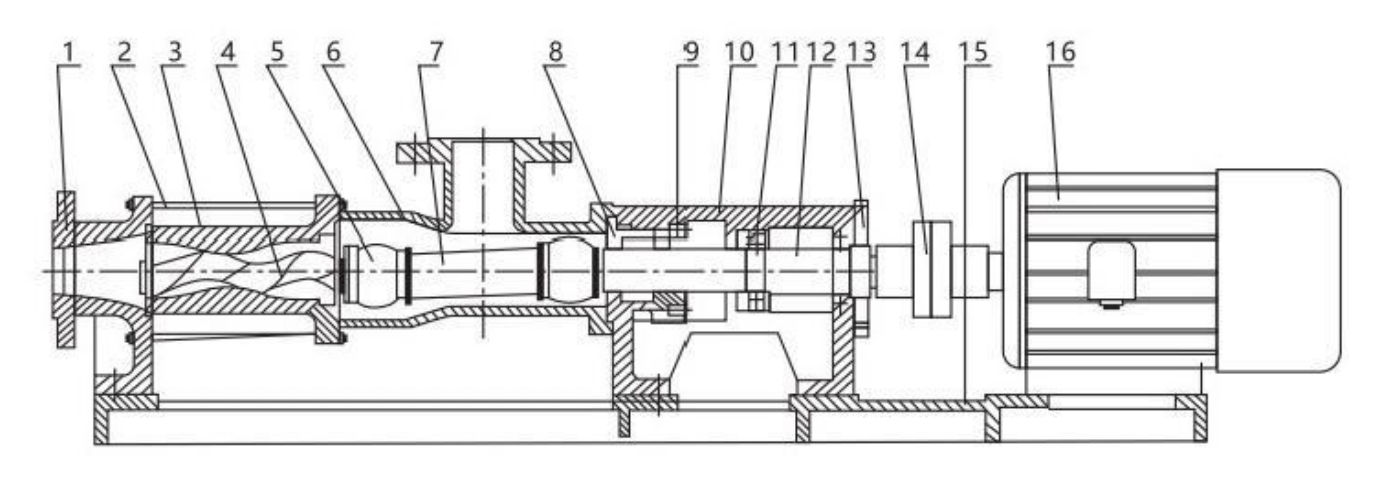

Структурная схема
| Нет. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Имя | Корпус сброса | Рулевая тяга | Статор | Винтовой вал | Тело корма | Соединительный вал | Упаковочное сиденье | Гнездо подшипника | Несущий | Приводной вал | Крышка подшипника | Муфта | Опорная пластина | Мотор |
Герметичный одновинтовой насос типа G предназначен для эффективной перекачки вязких жидкостей. Герметичная конструкция обеспечивает отсутствие утечек и надёжную работу, что делает его идеальным для сложных промышленных условий.
